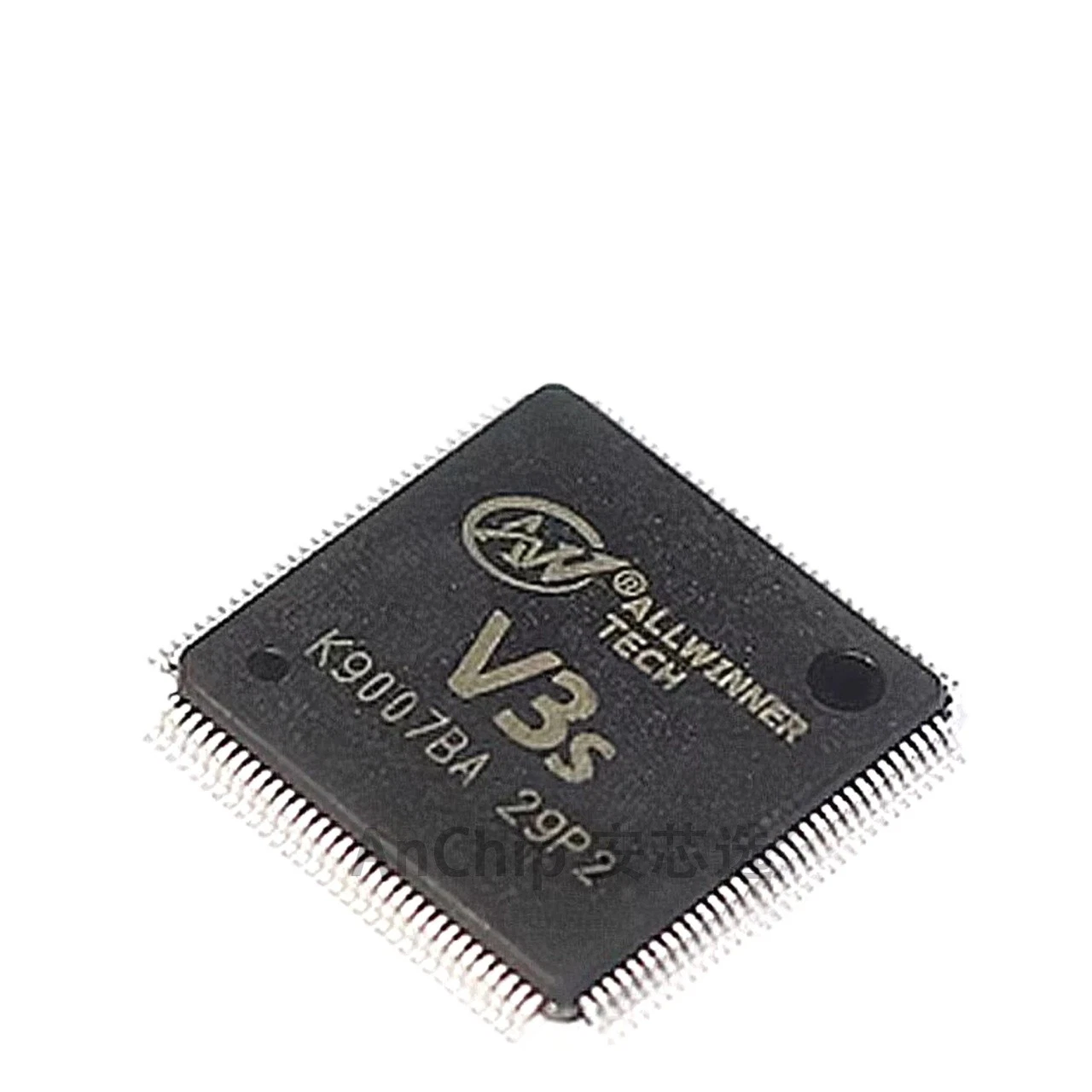

Name: V3LP
Brand: Allwinner
SKU: V3LP

Классическая экшн-камера и интеллектуальный SoC для аппаратного обеспечения

V3s интегрирует несколько вычислительных блоков, включая одноканальный процессор Arm® Процессор Cortex®-A7 и SiP с 64 МБ ОЗУ DDR. На начальном этапе проектирования чипа он использовался преимущественно в продуктах компьютерного зрения для камер. Однако благодаря превосходной производительности, богатому набору интерфейсов и выгодному соотношению цены и качества он получил широкое признание среди инженеров сообщества открытого программного обеспечения и позволил расширить круг сценариев применения и создать множество продуктов: экшн-камеры, карточные камеры, автомобильные видеорегистраторы, центральные панели управления для домашних систем, дисплеи для промышленного управления, интеллектуальные устройства, а также специализированные промышленные решения.

Allwinner V3LP — это однокристальный процессор на базе ядра Cortex-A7 для систем с двумя камерами, обладающий абсолютно идентичными характеристиками по сравнению с процессором Allwinner V3S, представленным в 2016 году, за исключением того, что он обеспечивает более высокую энергоэффективность благодаря снижению напряжения питания DDR до 1,5 В вместо 1,8 В. Компания Sochip поясняет, что закупка интегрированной памяти DDR2 в конструкции Allwinner V3S представляет определённые трудности; поэтому Allwinner заменила память в совместимом по выводам чипе Allwinner V3LP на более широко доступную и менее энергопотребляющую оперативную память.

Элемент	Описание
Производитель	Allwinner Technology
Номер детали	V3LP
Тип продукта	Процессор приложений / Система-на-кристалле для камеры
Ядро процессора	ARM Cortex-A7
Частота процессора	До 1,2 ГГц
Память	Интегрированная ОЗУ DDR2 объемом 64 МБ
Напряжение DDR	1,5 В DDR с низким напряжением
Кодирование видео	H.264 до 1080p
Типичные возможности кодирования	1080p@40 кадр/с или 1080p@30 кадр/с + VGA@30 кадр/с
Интерфейсы хранения данных	SD 2.0, eMMC 4.41, SPI NAND Flash, SPI NOR Flash
Аудио	Интегрированный аудиокодек
Основное позиционирование	Энергоэффективный встраиваемый процессор для камер

Single core Arm Cortex-A7 CPU

Support 720P@60fps H.264 video encode and 1080P@30fps H.264 video decode

Support USB, SDIO, SPI, TWI, UART, PWM, LRADC and other common interfaces

Support 720P@60fps H.264 video encode and 1080P@30fps H.264 video decode

Allwinner V3LP specifications:

CPU – ARM Cortex-A7 @ up to 1.2 GHz

Memory – Integrated 64MB DDR2 DRAM @ 1.5 V

Storage I/F – SD 2.0, eMMC 4.41, SPI NAND flash, SPI NOR flash

Audio Codec – 92dB audio codec supporting 2x ADC channels and 2x DAC channels, 1x low-noise analog microphone bias output, 1x microphone input and 1x stereo microphone output

Video Processing Unit

Encoding – 1080p@40fps or 1080p@30fps + VGA@30fps H.264

Decoding – 1080@30fps H.264 and MJPEG

Video Input/Output

8/10/12-bit parallel CSI and 4-lane MIPI CSI2

Up to 5M CMOS sensor

RGB/i80/LVDS LCD up to 1024×768 resolution

Peripherals

3x SD card controllers

LRADC/SPI/TWI/UART/PWM

USB 2.0 OTG

EMAC+PHY

ISP

Feature	Description
ARM Cortex-A7 CPU	Provides embedded application-processing capability for camera systems
Integrated DDR2 memory	64MB built-in DDR2 helps reduce external memory design complexity
Low-voltage DDR design	1.5V DDR operation can reduce system power compared with earlier V3S-style designs
H.264 video encoding	Suitable for FHD video recording and camera products
Dual-camera support	Can be used in dual-channel camera applications
Multiple storage interfaces	Supports SD card, eMMC, SPI NAND, and SPI NOR for flexible system design
Integrated audio codec	Useful for camera products requiring audio recording or playback
Compact SoC solution	Integrates CPU, memory, video, audio, and peripheral functions into one chip platform

Application Area	Example Use
Dash cameras	Front camera recording, dual-channel recording
Smart cameras	Low-cost IP camera, home camera, monitoring camera
Video recording devices	Portable DVR, embedded video recorder
Industrial imaging	Simple image capture and video-processing terminals
Consumer electronics	Camera-based smart devices and compact video products
Embedded Linux devices	Small Linux-based camera or vision systems

V3LP [Allwinner]

Номер детали:

V3LP

Категория:

Микроконтроллеры - MCU

Производитель:

Allwinner

Описание:

Упаковка:

LQFP-128_14X14

Статус RoHS:

Даташит:

Статус производства:

Active

Статус наличия:

Yes

Спецификация

Детали продукта

Ключевые особенности

Сценарии применения

Документы

Datasheet:

Особенности
