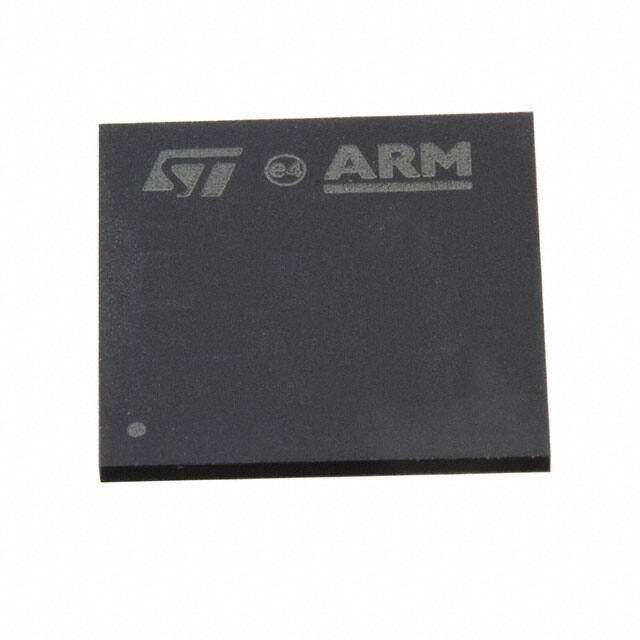

Name: STM32F777NIH6
Brand: STMicroelectronics
SKU: STM32F777NIH6

STM32F777NIH6 [STMicroelectronics]

Номер детали:

STM32F777NIH6

Категория:

Микроконтроллеры - MCU

Производитель:

STMicroelectronics

Описание:

2MB 2M x 8 флэш-память ARM® Cortex®-M7 32-битный микроконтроллер STM32F7 Series STM32F777 1.8V 216-TFBGA

Упаковка:

-

Статус RoHS:

Даташит:

Статус производства:

Статус наличия:

Спецификация

Тип

Параметр

Lifecycle Status

ACTIVE (Last Updated: 7 months ago)

Factory Lead Time

12 Weeks

Mounting Type

Surface Mount

Package / Case

216-TFBGA

Surface Mount

YES

Operating Temperature

-40°C~85°C TA

Packaging

Tray

Series

STM32F7

JESD-609 Code

Part Status

Active

Moisture Sensitivity Level (MSL)

3 (168 Hours)

Number of Terminations

216

Terminal Finish

Tin/Silver/Copper (Sn/Ag/Cu)

Additional Feature

CONNECTIVITY: HDMI, SPDIFRX(4), MDIO

Technology

CMOS

Terminal Position

BOTTOM

Terminal Form

BALL

Peak Reflow Temperature (Cel)

260

Supply Voltage

1.8V

Terminal Pitch

0.8mm

Time@Peak Reflow Temperature-Max (s)

NOT SPECIFIED

Base Part Number

STM32F777

JESD-30 Code

S-PBGA-B216

Supply Voltage-Max (Vsup)

3.6V

Supply Voltage-Min (Vsup)

1.7V

Oscillator Type

Internal

Number of I/O

159

Speed

216MHz

RAM Size

512K x 8

Voltage - Supply (Vcc/Vdd)

1.7V~3.6V

uPs/uCs/Peripheral ICs Type

MICROCONTROLLER, RISC

Core Processor

ARM® Cortex®-M7

Peripherals

Brown-out Detect/Reset, DMA, I2S, LCD, POR, PWM, WDT

Clock Frequency

50MHz

Program Memory Type

FLASH

Core Size

32-Bit

Program Memory Size

2MB 2M x 8

Connectivity

CANbus, EBI/EMI, Ethernet, I2C, IrDA, LINbus, MMC/SD/SDIO, QSPI, SAI, SPDIF, SPI, UART/USART, USB OTG

Bit Size

Data Converter

A/D 24x12b; D/A 2x12b

Has ADC

YES

DMA Channels

YES

PWM Channels

YES

DAC Channels

YES

ROM (words)

2097152

On Chip Program ROM Width

Length

13mm

Height Seated (Max)

1.1mm

Width

13mm

RoHS Status

RoHS Compliant

Детали продукта

Описание STM32F777NIH6

STM32F777NIH6 является встроенным микроконтроллером, разработанным на основе 32-битного RISC ядра ARM? Cortex?-M7 с высокой производительностью. STM32F777NIH6 включает встроенные высокоскоростные памяти, до 4 Кбайт резервной SRAM, а также широкий спектр улучшенных вводов/выводов и периферийных устройств, подключенных к двум шинам APB. Кроме того, он обладает стандартными и расширенными коммуникационными интерфейсами и стандартной периферией.

Особенности STM32F777NIH6

Расширенная связность
Стандартная периферия
ARM? Cortex?-M7 32-bit RISC core
Стандартные и расширенные коммуникационные интерфейсы
Комплексный набор режимов энергосбережения

Применения STM32F777NIH6

Промышленные приложения
Медицинское оборудование
Домашние аудиоустройства
Управление двигателями и приложениями
Системы сигнализации, видеодомофоны и HVAC

Ключевые особенности

Ключевые особенности недоступны

Сценарии применения

Сценарии применения недоступны

Документы

Datasheets:

STM32F777xx, 778Ax, 779xx STM32F76zzz, 77zzz Reference Manual STM32F777NIH6-STMicroelectronics-datasheet-62336763.pdf STM32F777NIH6-STMicroelectronics-datasheet-62045802.pdf STM32F777NIH6-STMicroelectronics-datasheet-86670738.pdf
