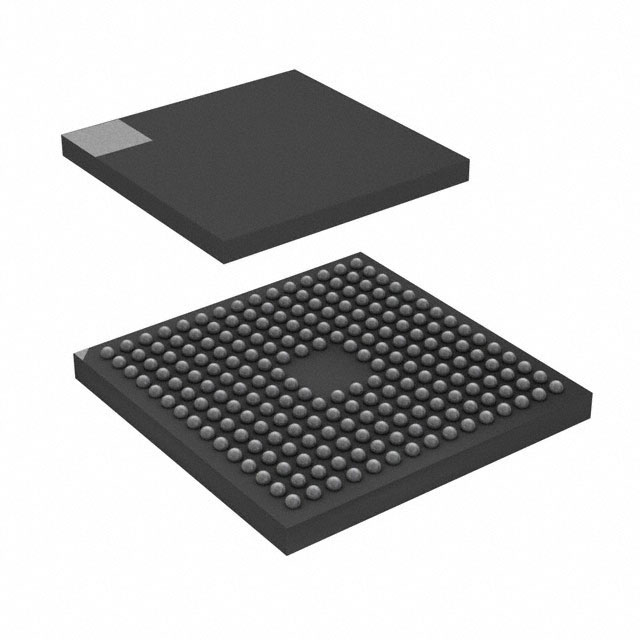

STM32F777NIH7TR [STMicroelectronics]

Name: STM32F777NIH7TR
Brand: STMicroelectronics
SKU: STM32F777NIH7TR

Номер детали:

STM32F777NIH7TR

Категория:

Микроконтроллеры - MCU

Производитель:

STMicroelectronics

Описание:

Высокопроизводительный и DSP с FPU, микроконтроллер Arm Cortex-M7 с 2 Мбайтами Flash-памяти, ЦП 216 МГц, ускоритель Art, кэш L1, аппаратное шифрование, SDRAM, TFT, кодек JPEG, DFSDM

Упаковка:

-

Статус RoHS:

Даташит:

Статус производства:

Статус наличия:

Спецификация

Тип

Параметр

RoHS Status

RoHS Compliant

Part Life Cycle Code

Active

Package Description

TFBGA-216

Reach Compliance Code

compliant

ECCN Code

5A992.C

HTS Code

8542.31.00.01

Factory Lead Time

15 Weeks

Has ADC

YES

Address Bus Width

Bit Size

Boundary Scan

YES

CPU Family

CORTEX-M7

Clock Frequency-Max

26 MHz

DAC Channels

YES

DMA Channels

YES

External Data Bus Width

Format

FLOATING POINT

Integrated Cache

YES

JESD-30 Code

S-PBGA-B216

Length

13 mm

Low Power Mode

YES

Number of DMA Channels

Number of External Interrupts

Number of I/O Lines

159

Number of Serial I/Os

Number of Terminals

216

Number of Timers

On Chip Data RAM Width

On Chip Program ROM Width

Operating Temperature-Max

105 °C

Operating Temperature-Min

-40 °C

PWM Channels

YES

Package Body Material

PLASTIC/EPOXY

Package Code

TFBGA

Package Equivalence Code

BGA216,15X15,32

Package Shape

SQUARE

Package Style

GRID ARRAY, THIN PROFILE, FINE PITCH

Peak Reflow Temperature (Cel)

NOT SPECIFIED

RAM (bytes)

524288

RAM (words)

262144

ROM (words)

2097152

ROM Programmability

FLASH

Seated Height-Max

1.2 mm

Speed

216 MHz

Supply Current-Max

279 mA

Supply Voltage-Max

3.6 V

Supply Voltage-Min

1.8 V

Supply Voltage-Nom

1.8 V

Surface Mount

YES

Technology

CMOS

Temperature Grade

INDUSTRIAL

Terminal Form

BALL

Terminal Pitch

0.8 mm

Terminal Position

BOTTOM

Time-Min

SECONDS

Time@Peak Reflow Temperature-Max (s)

NOT SPECIFIED

Width

13 mm

uPs/uCs/Peripheral ICs Type

MICROCONTROLLER, RISC

Детали продукта

STM32F777NIH7TR Обзор

Запакован в формате 216-TFBGA. Микроконтроллер имеет 159 портов ввода/вывода. Существует тип монтажа Surface Mount, связанный с этим микроконтроллером. Микроконтроллер основан на 32-битной архитектуре ядра. Тип его программы памяти - FLASH. В этом микроконтроллере температура контролируется в диапазоне -40°C~105°C TA. Серия STM32F7 включает этот электрический компонент. Размер программы памяти микроконтроллера - 2MB 2M x 8. Внутри MCU есть процессор ARM® Cortex®-M7 Core, который обеспечивает питание этого устройства. Устройство относится к типу MICROCONTROLLER, RISC uPs/uCs/Peripheral ICs. Микроконтроллер имеет 216 терминалов. Кроме того, чип MCU имеет размер 32 бита. Входное напряжение для чипа - 3.3V вольт. Всего YES DMA каналов доступно на чипе MCU. Существует ряд альтернатив базовому номеру детали STM32F777, которые можно найти. Используя канал PWM YES, устройство работает с двигателем. Кроме того, устройство встроено с семейством процессоров CORTEX-M7. Функция часов этого устройства основана на частоте 26MHz. 16 внешних прерываний включены в eletrical часть. Биты чипа IC всего 15.

Особенности STM32F777NIH7TR

Пакет 216-TFBGA
Тип монтажа Surface Mount

Применения STM32F777NIH7TR

Существует множество применений микроконтроллера STMicroelectronics STM32F777NIH7TR.

Сканеры
Наведение торпед
Приставки
Цифровые камеры
Смартфоны
Рождественские огни
Управление инструментами
Мультиметр
Смартфон
Интеллектуальный датчик управления DCS

Ключевые особенности

Ключевые особенности недоступны

Сценарии применения

Сценарии применения недоступны

Документы

Datasheets:

STM32F777NIH7TR Datasheet
