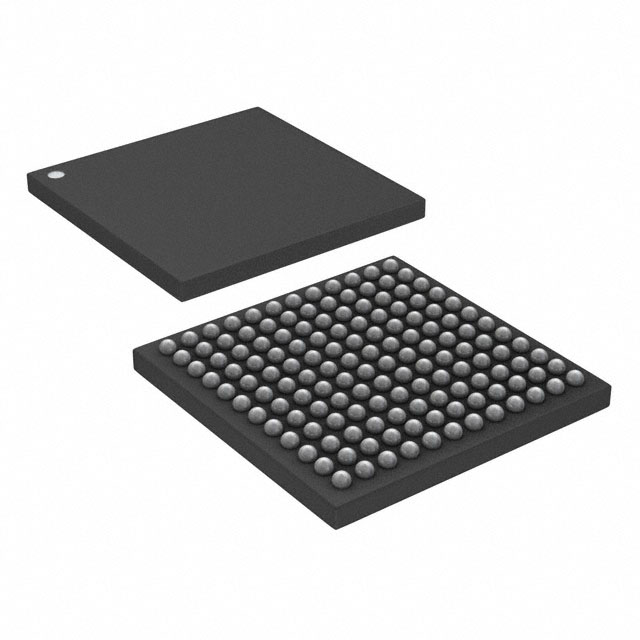

Name: STM32L4S9ZIJ6
Brand: STMicroelectronics
SKU: STM32L4S9ZIJ6

Описание STM32L4S9ZIJ6

STM32L4S9ZIJ6 — это чип из семейства ультранизкоэнергетических микроконтроллеров (серия STM32L4+), основанный на мощном 32-битном RISC-процессоре Arm? Cortex?-M4. Они работают на частоте до 120 МГц.

Ядро Cortex-M4 поддерживает все инструкции Arm? для обработки данных с одинарной точностью и все типы данных благодаря встроенному векторному сопроцессору с плавающей запятой (FPU). Ядро Cortex-M4 также реализует модуль защиты памяти (MPU) и полный набор инструкций DSP (цифровая обработка сигналов), что повышает безопасность программы.

Эти чипы включают два интерфейса OctoSPI Flash-памяти, гибкий контроллер внешней памяти (FSMC) для статической памяти, два высокоскоростных устройства памяти (2 Мбайта Flash-памяти и 640 Кбайт SRAM), гибкий контроллер внешней памяти (FSMC) для статической памяти (для устройств с корпусами 100 и более выводов), а также широкий набор расширенных I/O и периферийных устройств, подключенных к двум шинам APB, двум шинам AHB и 32-битной матрице шин с несколькими AHB.

Устройство STM32L4S9ZIJ6 интегрирует защиту от чтения, защиту от записи, защиту от чтения проприетарного кода и брандмауэр, а также другие методы защиты для встроенной Flash-памяти и SRAM.

Доступен быстрый 12-битный АЦП (5 Мсэмплов/с), а также два компаратора, два операционных усилителя, два канала ЦАП, буфер внутреннего опорного напряжения, низкоэнергетический RTC, два универсальных 32-битных таймера, два 16-битных ШИМ-таймера для управления двигателями, семь универсальных 16-битных таймеров и два 16-битных низкоэнергетических таймера. Четыре цифровых фильтра поддерживаются устройствами для внешних модуляторов с дельта-сигмой (DFSDM). Также доступно до 24 каналов емкостного сенсинга.

Особенности STM32L4S9ZIJ6

RTC с аппаратным календарем, будильниками и калибровкой
До 24 каналов емкостного сенсинга: поддержка сенсорных клавиш, линейных и вращающихся сенсорных датчиков
Расширенные графические функции

– Ускоритель Chrom-ART (DMA2D) для улучшенного создания графического контента

– Chrom-GRC (GFXMMU), позволяющий оптимизировать до 20% графических ресурсов

– Контроллер MIPI? DSI Host с двумя линиями DSI, работающими на скорости до 500 Мбит/с каждая

– Контроллер LCD-TFT

16 таймеров: 2 x 16-битных расширенных для управления двигателями, 2 x 32-битных и 5 x 16-битных универсальных, 2x16-битных базовых, 2x низкоэнергетических 16-битных таймеров (доступны в режиме Stop), 2x сторожевых таймера, таймер SysTick
До 136 быстрых I/O, большинство с допуском 5 В, до 14 I/O с независимым питанием до 1,08 В
Память

– 2 Мбайта Flash, 2 банка с чтением во время записи, защита от чтения проприетарного кода

– 640 Кбайт SRAM, включая 64 Кбайт с аппаратной проверкой четности

– Интерфейс внешней памяти для статической памяти, поддерживающий SRAM, PSRAM, NOR, NAND и FRAM

– 2 x интерфейса памяти Octo-SPI

4x цифровых фильтра для модулятора с дельта-сигмой
Ультранизкоэнергетический с FlexPowerControl

– Питание от 1,71 В до 3,6 В

– Диапазон температур от -40 °C до 85/125 °C

– Режим пакетного сбора (BAM)

– 305 нА в режиме VBAT: питание для RTC и 32x32-битных резервных регистров

– 33 нА в режиме Shutdown (5 пинов пробуждения)

– 125 нА в режиме Standby (5 пинов пробуждения)

– 420 нА в режиме Standby с RTC

– 2,8 мкА в режиме Stop 2 с RTC

– 110 мкА/МГц в режиме Run

– 5 мкс пробуждение из режима Stop

– Сброс при понижении напряжения (BOR) во всех режимах, кроме Shutdown

– Матрица взаимосвязей

Ядро: 32-битный Arm? Cortex?-M4 CPU с FPU, адаптивный ускоритель реального времени (ART Accelerator), позволяющий выполнять код из Flash-памяти без ожидания, частота до 120 МГц, MPU, 150 DMIPS/1,25 DMIPS/МГц (Dhrystone 2.1) и инструкции DSP
Бенчмарк производительности

– 1,25 DMIPS/МГц (Drystone 2.1)

– 409,20 CoreMark? (3,41 CoreMark/МГц @120 МГц)
