Расшифровка суффиксов LM339PWR: что означают G4, G3, E4 и какой именно нужен в вашем BOM
Категория: Кросс-референсы и альтернативы | Автор: Charles·Lee | Опубликовано: июнь 2026 | Последнее обновление: 16 июня 2026
Краткое содержание
Серия Texas Instruments LM339, пожалуй, является самым распространённым счетверённым дифференциальным компаратором в электронной промышленности. Однако когда отделы закупок пытаются найти версию в корпусе TSSOP-14 — LM339PWR, — они сразу сталкиваются с запутанным набором суффиксов: LM339PWRG4, LM339PWRG3 и LM339PWRE4. В условиях распределения и стресса в цепочке поставок ожидание в течение нескольких недель конкретной версии «G4», в то время как на складах дистрибьюторов лежат тысячи единиц «G3», может привести к катастрофическим остановкам производства.
Это подробное руководство расшифровывает систему экологических суффиксов компании TI. Мы показываем, что эти суффиксы обозначают нулевые электрические различия; кремниевый кристалл внутри идентичен. Вместо этого суффиксы (E4, G4, G3) определяют уровень соответствия экологическим стандартам (RoHS или Green) и материал покрытия выводов (матовое олово или никель-палладий-золото). Понимая эти производственные нюансы, инженерные и закупочные команды могут уверенно проводить двойную квалификацию этих компонентов, обновлять свои списки одобренных поставщиков (AVL) и справляться с дефицитом на спотовом рынке, не рискуя сбоями при пайке оплавлением (SMT reflow).
Ключевые выводы:
- Основной компонент: Texas Instruments LM339PWRG4 — это стандартный четырёхканальный компаратор в 14-выводном корпусе TSSOP, работающий в диапазоне напряжений от 2 до 36 В.
- Электрическая эквивалентность: LM339PWRE4, LM339PWRG3 и LM339PWRG4 используют один и тот же кристалл. Они являются 100% электрически идентичными прямыми заменами.
- Вариант G4: LM339PWRG4 является «зеленым» (не содержит галогенов и сурьмы) и имеет премиальное покрытие выводов NiPdAu (никель-палладий-золото).
- Вариант G3: LM339PWRG3 также является «зеленым», но использует матовое оловянное покрытие выводов, что может потребовать иного профилирования оплавления для SMT-монтажа.
- Вариант E4: LM339PWRE4 соответствует RoHS (бессвинцовый) и имеет покрытие NiPdAu, но не имеет строгой сертификации «Green» (без галогенов), как в серии G.
- Необходимое действие: Обновите ваш BOM, чтобы обеспечить взаимозаменяемость вариантов E4, G3 и G4 для максимальной устойчивости цепочки поставок. Отправьте RFQ, чтобы сегодня же получить проверенные запасы любых модификаций LM339PWR от icallin.
1. Введение — путаница с суффиксами в цепочке поставок
В современном производстве электроники спецификация (Bill of Materials, BOM) — это закон. Когда инженер-схемотехник указывает в схеме «LM339PWRG4», контрактные производители (CM) и менеджеры по закупкам обязаны использовать именно эту строку символов.
В условиях глобального дефицита полупроводников жёсткая привязка к конкретным номерам деталей создаёт искусственные узкие места. Специалист по закупкам видит срок поставки 26 недель для LM339PWRG4, не подозревая, что LM339PWRG3 есть в наличии с отгрузкой на следующий день. Поскольку в спецификации на первой странице нет наглядного «расшифровщика суффиксов», отделы закупок перестраховываются и отказываются от замены, опасаясь, что у «G3» может отличаться номинальное напряжение, посадочное место корпуса или цоколёвка.
Это руководство призвано раз и навсегда устранить всю путаницу. Мы подробно разберём, почему Texas Instruments добавляет эти коды, что они означают для вашей линии поверхностного монтажа (SMT) и почему вашим инженерам следует немедленно утвердить все три основных суффикса для производства.
2. Краткое введение в четырёхканальный компаратор LM339
Прежде чем разбираться в суффиксах, важно понять, почему LM339 вообще оказался в вашем BOM. LM339 состоит из четырёх независимых компараторов напряжения, предназначенных для работы от одного источника питания в широком диапазоне напряжений (от 2 до 36 В).
Его ключевая особенность — выход с открытым коллектором (или открытым стоком). Это позволяет разработчику с помощью подтягивающего резистора согласовать компаратор практически с любым логическим уровнем (TTL, MOS, CMOS), независимо от напряжения питания самого компаратора. Кроме того, сверхмалый входной ток смещения (обычно 25 нА) и диапазон синфазного входного напряжения, включающий землю, делают его стандартным выбором для преобразования уровней, обнаружения напряжения и сопряжения с датчиками.
Таблица 1: Базовые электрические характеристики LM339PWR (применимо ко ВСЕМ суффиксам) | Источник: техническая документация TI | Составлено: icallin.com
| Параметр | Спецификация | Влияние на применение |
|---|---|---|
| Диапазон напряжения питания | 2 В до 36 В (или ±1 В до ±18 В) | Исключительная универсальность для шин 3,3 В, 5 В, 12 В и 24 В |
| Напряжение смещения входа | 2 мВ (тип.), 5 мВ (макс.) | Достаточно для стандартного обнаружения пределов и мониторинга батареи |
| Входной ток смещения | 25 нА (тип.) | Предотвращает нагружение высокоомных датчиков |
| Тип выхода | Открытый коллектор | Легкое смещение уровней и конфигурации «монтажное И» |
| Время отклика | 1.3 мкс (шаг 100 мВ, перегрузка 5 мВ) | Подходит для обработки сигналов низкой и средней скорости |
| Корпус | TSSOP-14 (PW) | Компактный корпус по сравнению с более старыми SOIC-14 (D) или PDIP-14 |
3. Расшифровка суффиксов TI: что означают E4, G4 и G3
В начале 2000-х годов электронная промышленность перешла от пайки с использованием свинца (Pb) к бессвинцовой. Texas Instruments ввела суффиксы, чтобы помочь производителям отслеживать, какие компоненты соответствуют новым экологическим законам (таким как RoHS) и какие материалы для финишного покрытия выводов использовались на выводах компонентов.
Буквенный код (соответствие экологическим требованиям):
- Суффикс E (например, E4): указывает, что компонент соответствует RoHS (не содержит свинца). В нем нет свинца, однако в составе компаунда для корпуса могут присутствовать галогены или сурьма.
- Суффикс G (например, G3, G4): Указывает, что компонент является "Green" (зеленым). Он полностью соответствует требованиям RoHS (бессвинцовый) И пластиковый формовочный компаунд не содержит галогенов и сурьмы.
Цифровой код (материал покрытия выводов):
- Суффикс 3 (например, G3): указывает на покрытие выводов матовым оловом (Sn).
- Суффикс 4 (например, E4, G4): Обозначает никель-палладий-золото (NiPdAu) покрытие выводов.
Таблица 2: Полная матрица декодирования суффикса LM339PWR | Источник: данные TI PCN | Составлено: icallin.com
| Полное наименование детали | Соответствует RoHS (бессвинцовое исполнение)? | «Зеленый» (не содержит галогенов/сурьмы)? | Материал покрытия выводов |
|---|---|---|---|
| LM339PWRE4 | ✅ Да | ❌ Нет | NiPdAu (никель-палладий-золото) |
| LM339PWRG3 | ✅ Да | ✅ Да | Матовое олово (Matte Tin) |
| LM339PWRG4 | ✅ Да | ✅ Да | NiPdAu (Никель-Палладий-Золото) |
4. Электрические характеристики: действительно ли они идентичны?
Самый распространенный вопрос, который задают инженеры, когда им предлагают G3 вместо G4: "Повлияет ли это на работу моей схемы?"
Ответ однозначный: нет.
Texas Instruments изготавливает кристалл LM339 на стандартных кремниевых пластинах. Кристалл, используемый в LM339PWRG4, полностью идентичен кристаллу в LM339PWRG3. Суффикс добавляется на этапах финальной корпусировки и нанесения покрытия. Поэтому напряжение смещения входа, ток покоя, посадочное место на плате и переходная характеристика остаются на 100% одинаковыми.
Таблица 3: Подтверждение электрической и механической эквивалентности | Источник: технические спецификации TI | Составитель: icallin.com
| Параметр | LM339PWRG4 | LM339PWRG3 | LM339PWRE4 | Эквивалентность |
|---|---|---|---|---|
| Кремниевый кристалл | Стандартный биполярный | Стандартный биполярный | Стандартный биполярный | 100% идентичен |
| Распиновка | 14-Pin TSSOP | 14-Pin TSSOP | 14-Pin TSSOP | 100% прямая замена |
| Ток покоя | 0,8 мА | 0,8 мА | 0,8 мА | 100% идентично |
| Входное смещение | 2 мВ (тип.) | 2 мВ (тип.) | 2 мВ (тип.) | 100% идентичны |
5. SMT-производство: профили оплавления и покрытия выводов
В то время как инженер-электрик может спокойно игнорировать суффиксы, инженер-технолог и отдел обеспечения качества (Quality Assurance, QA) — нет. Материал покрытия выводов определяет профиль оплавления для SMT-монтажа и влияет на долгосрочную надёжность.
NiPdAu (E4, G4): Никель-палладий-золото (NiPdAu) считается превосходным, очень надёжным финишным покрытием выводов. Золотой слой предотвращает окисление, а палладий выполняет роль барьера. Принципиально важно, что покрытие NiPdAu не подвержено образованию «оловянных усов» — микроскопических проводящих нитей, способных расти на поверхности чистого олова и вызывать короткие замыкания. NiPdAu широко востребовано в аэрокосмической, медицинской и высоконадёжной автомобильной электронике.
Матовое олово (G3): Матовое олово является отраслевым стандартом для потребительской электроники. Оно экономически эффективно и прекрасно паяется с использованием стандартной паяльной пасты SAC305 (Sn-Ag-Cu). Чтобы снизить риск образования оловянных усов, производители применяют процесс отжига после нанесения покрытия.
Оба покрытия обратно совместимы с традиционными процессами пайки свинцово-оловянными припоями (SnPb) и совместимы с высокотемпературными профилями оплавления для бессвинцовой пайки (пиковая температура до 260°C).
Таблица 4: Профиль оплавления для поверхностного монтажа и аспекты надежности | Источник: JEDEC J-STD-020 | Составитель: icallin.com
| Тип покрытия | Суффикс | Пиковая температура оплавления | Уровень чувствительности к влаге (MSL) | Риск оловянных усов | Идеальное применение |
|---|---|---|---|---|---|
| NiPdAu | E4, G4 | 260°C | MSL 1 (неограниченный срок хранения) | Нет | Высоконадежное, Промышленное, Автомобильное |
| Матовое олово (Matte Sn) | G3 | 260°C | MSL 1 (неограниченный срок хранения на монтажной площадке) | Очень низкое (снижается отжигом) | Бытовая электроника, IoT, электроника общего назначения |
6. Стратегия закупок: двойная квалификация компонентов в вашей спецификации
Устойчивость цепочек поставок закладывается на этапе проектирования схемы. Если ваша компания придерживается строгого соответствия спецификации (BOM), указание "LM339PWRG4" искусственно ограничивает отдел закупок лишь частью доступных мировых складских запасов.
Когда у брокера или авторизованного дистрибьютора заканчивается G4, у них может быть готово к отгрузке 50 000 штук G3. Если ваш AVL (список утверждённых поставщиков) явно не разрешает G3, менеджер по закупкам обязан подать запрос на инженерное изменение (ECO), дождаться одобрения аппаратной части и упустить партию в пользу более быстрого покупателя.
Лучшая практика:
Обновите спецификацию (BOM), указав: LM339PWR / LM339PWRG4 / LM339PWRG3 / LM339PWRE4. Добавьте производственное примечание о том, что смешение суффиксов допускается в разных производственных партиях, однако при настройке линии поверхностного монтажа не следует смешивать компоненты с разным типом покрытия выводов на одной катушке в течение одного производственного цикла — это нужно для сохранения стабильности оптического контроля паяных соединений.
Таблица 5: Стратегия оптимизации утверждённого списка поставщиков (AVL) | Источник: Procurement Best Practices | Составитель: icallin.com
| Исходная спецификация BOM | Рекомендуемое обновление AVL | Преимущество для цепочки поставок |
|---|---|---|
| LM339PWRG4 | Добавьте G3 и E4 | Разблокирует на 300% больше доступных запасов на спотовом рынке |
| LM339PWRG3 | Добавить G4 и E4 | Позволяет закупать компоненты NiPdAu премиум-класса, если компоненты с Sn отсутствуют |
| LM339PWRE4 | Добавление G4 | Переход на спецификацию Halogen-Free "Green" без изменения отделки |
7. Часто задаваемые вопросы
Q1: Можно ли напрямую заменить LM339PWRE4 на LM339PWRG4?
Да, безусловно. Оба используют премиальное покрытие выводов NiPdAu. Единственное отличие заключается в том, что формовочный компаунд G4 не содержит галогенов и сурьмы, что делает G4 прямым, экологически более совершенным обновлением по сравнению с E4.
Q2: Что означает буква «G» в номерах компонентов TI?
Буква «G» означает, что компонент является «зелёным». Согласно экологическим стандартам Texas Instruments, «зелёный» означает, что компонент полностью соответствует требованиям RoHS (не содержит свинец), а пластиковый компаунд не содержит брома (Br), хлора (Cl) — галогенов, а также антипиренов на основе сурьмы (Sb).
Q3: Все ли варианты LM339PWR соответствуют требованиям RoHS?
Да. Сегодня, независимо от того, покупаете ли вы LM339PWR, LM339PWRG3, LM339PWRG4 или LM339PWRE4, все они являются бессвинцовыми и соответствуют требованиям RoHS. Конкретный суффикс лишь обеспечивает точную прослеживаемость материала финишного покрытия и содержания галогенов.
Q4: Есть ли разница в физическом корпусе TSSOP-14?
Нет. Все компоненты серии LM339PWR имеют одинаковые физические размеры корпуса (TSSOP-14, 5,0 мм × 4,4 мм). Посадочное место на печатной плате и конструкция трафарета не требуют изменений при переходе между суффиксами.
Q5: Влияет ли суффикс на время отклика компаратора?
Нет. Суффиксы обозначают только внешнее покрытие и материал пластикового компаунда. Внутренний кремниевый чип идентичен, поэтому время отклика, входное напряжение смещения и характеристики при перегрузке остаются в точности такими, как указано в базовом даташите.
Q6: Что делать, если в моей BOM указан LM339PWR без суффикса?
Если в вашей спецификации просто указан «LM339PWR», вы даете отделу закупок гибкость приобрести ту экологическую версию, которая сейчас доступна. В современном производстве многие авторизованные дистрибьюторы по умолчанию отгружают «зеленые» версии (G3 или G4) при заказе базового номера детали.
⚡ Срочное уведомление о наличии: серия LM339PWR готова к отправке
Несовпадающие суффиксы задерживают вашу SMT-линию? Не позволяйте экологическим кодам ставить производство на паузу. Если ваши авторизованные дистрибьюторы указывают срок поставки 26 недель для конкретной версии LM339, у нас уже есть готовое решение.
Мы держим подтверждённый физический запас микросхем LM339PWRG4, LM339PWRG3 и LM339PWRE4 непосредственно на складах с контролируемыми климатическими условиями. Поскольку мы точно знаем различия между этими компонентами, наша команда инженерной поддержки поможет вашему отделу качества оперативно одобрить замену.
Как только ваш заказ подтвержден, ваш выделенный запас резервируется, упаковывается и отправляется. Обеспечьте бесперебойную работу производственных линий с помощью отслеживаемых и подлинных запасов.

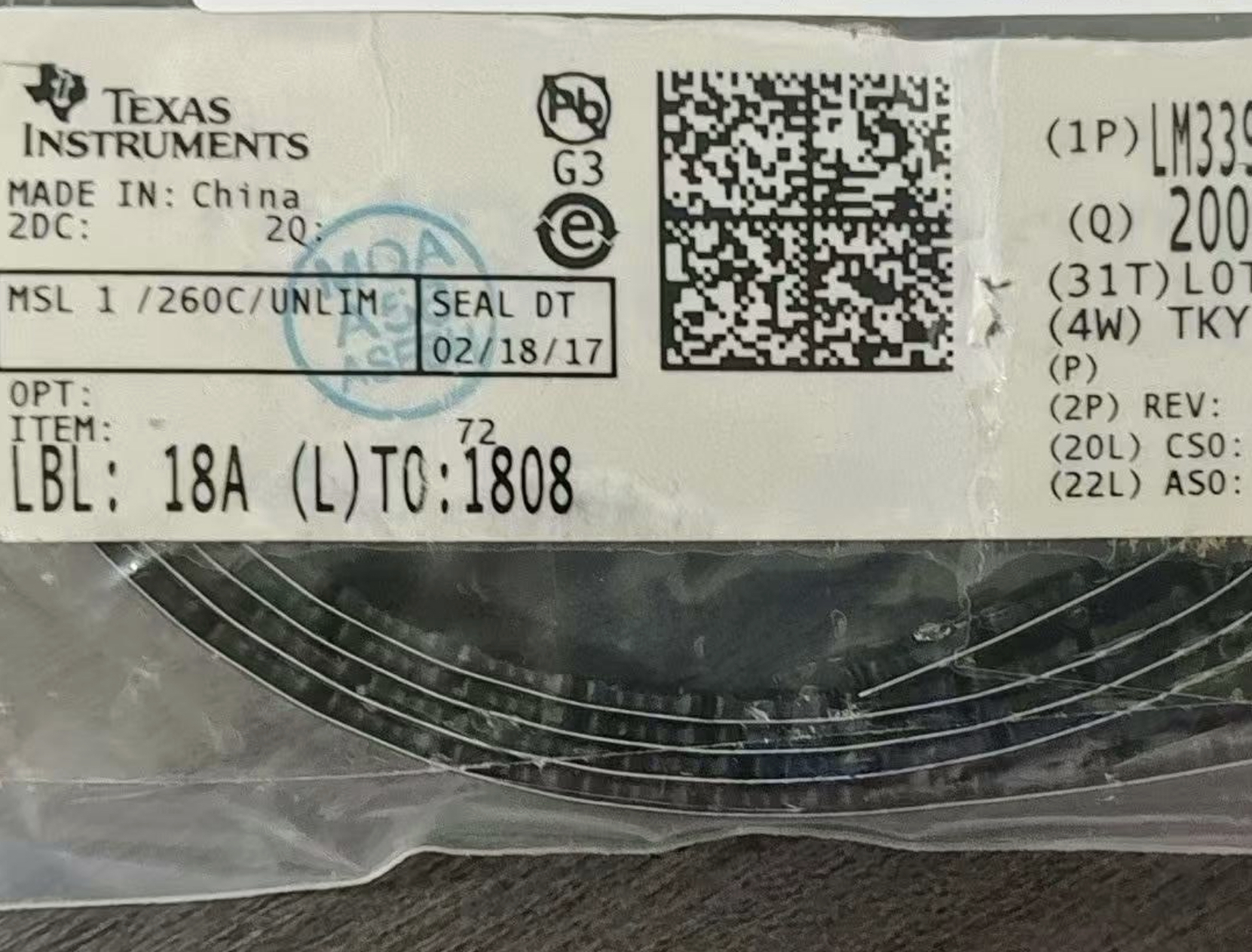

Не верьте нам на слово — взгляните на реальные, неотредактированные фотографии нашего текущего складского запаса LM339PWR:
(Примечание: Пожалуйста, замените заполнители относительными путями к вашим реальным фотографиям складских запасов, сохранённым в папке Figure)
9. Заключение
Расшифровка системы суффиксов Texas Instruments — важный навык для современных специалистов по аппаратному обеспечению и закупкам. Понимание того, что LM339PWRG4 (NiPdAu, зеленый), LM339PWRG3 (Matte Sn, зеленый) и LM339PWRE4 (NiPdAu, RoHS) электрически идентичны, открывает огромную гибкость в цепочке поставок.
Хотя менеджеры линий поверхностного монтажа должны знать о различиях в финишном покрытии выводов между матовым оловом и никель-палладий-золотом, инженеры-разработчики могут с уверенностью указывать все три варианта в своих списках утверждённых поставщиков. Проактивная двойная квалификация — это лучшая защита от перебоев с распределением.
