Аналоги TPS561201DDCR | Руководство по выбору понижающего преобразователя тока 1 А
Альтернативы TPS561201DDCR: руководство по параметрическому сравнению для синхронных понижающих преобразователей на 1 А
Категория: Справочник по взаимной заменяемости и подбору продукции | Автор: Чарльз Ли | Опубликовано: март 2026 г. | Последнее обновление: 23 марта 2026 г.
Основные выводы:
- TPS561201DDCR — это широко применяемый компанией TI синхронный понижающий преобразователь тока на 1 А (входное напряжение 4,5–17 В, частота 580 кГц, режим D-CAP2™, корпус SOT-23-6), однако в настоящее время он отсутствует в наличии как на DigiKey, так и на Mouser, срок поставки с завода составляет 12 недель
- Режим управления D-CAP2 микросхемы TPS561201 устраняет необходимость во внешних компонентах компенсации и работает непосредственно с керамическими конденсаторами с низким эквивалентным последовательным сопротивлением (ESR); любая замена на другую топологию управления может потребовать дополнительных пассивных компонентов, отсутствующих на вашей текущей печатной плате
- Сравниваются пять проверенных альтернатив: TPS561208DDCR, TLV62565DBVR, BD9E105FP4-Z, RT8059GJ5 и DCP3601CDMR — все подтверждены в наличии у крупных дистрибьюторов по состоянию на март 2026 года
- Три параметра имеют решающее значение при перекрестной ссылке: совместимость режимов управления (определяет требования к внешним компонентам), диапазон входного напряжения (должен охватывать ваше применение) и назначение выводов (распиновка корпуса SOT-23-6 не стандартизирована)
- TPS561208DDCR является самым безопасным заменяющим решением: идентичная архитектура, совместимость по выводам, тот же режим D-CAP2 — единственное отличие заключается в работе в непрерывном токовом режиме (CCM) вместо пропуска импульсов при малых нагрузках
- Глобальный рынок преобразователей постоянного тока в постоянный (DC-DC) для POL, по прогнозам, составит 16,42 млрд долларов США в 2026 году (CAGR 12,1 %), что поддерживает спрос на проверенные компактные понижающие преобразователи
Введение: почему замена TPS561201 — это не так просто, как выбор другого понижающего преобразователя на 1 А
Когда команда по закупкам обнаруживает, что микросхема TPS561201DDCR находится в состоянии отложенной поставки, первым порывом становится поиск «другого понижающего преобразователя постоянного тока на 1 А в корпусе SOT-23». Каталог компонентов возвращает десятки вариантов. Все они преобразуют более высокое напряжение в более низкое. Все они размещаются в аналогичном корпусе. Проблема кажется тривиальной.
Это не так.
Микросхема TPS561201DDCR использует запатентованный TI режим управления D-CAP2 — адаптивную топологию с постоянным временем включения и внутренней инжекцией пульсаций. Это не косметическое различие. Оно определяет всю внешнюю компонентную экосистему вокруг преобразователя:
- Отсутствие внешней сети компенсации — регуляторы D-CAP2 изначально устойчивы без резисторно-емкостной компенсации в цепи обратной связи, которая требуется традиционным импульсным широтно-модулированным преобразователям режима напряжения или режима тока
- Прямая совместимость с керамическими конденсаторами с низким эквивалентным последовательным сопротивлением (ESR) — внутренний генератор пульсаций D-CAP2 устраняет проблемы стабильности, с которыми сталкиваются традиционные регуляторы постоянного времени (COT) при использовании керамических выходных конденсаторов
- Режим пропуска импульсов при малой нагрузке — автоматически снижает частоту переключения при малой нагрузке для поддержания высокого КПД
Если вы замените микросхему TPS561201 на преобразователь, использующий импульсно-широтно-модулированное управление по пиковому току или по напряжению, вам потребуется добавить компенсирующие компоненты (обычно резистор и один или два конденсатора) в сеть обратной связи. Если площадки под эти компоненты отсутствуют на вашей печатной плате, это потребует модификации платы — а не простой замены без изменения конструкции.
В этом руководстве оцениваются пять альтернатив по сравнению с полным параметрическим профилем микросхемы TPS561201DDCR с особым вниманием к трём параметрам, определяющим, является ли замена действительно совместимой или требует инженерной доработки.
Рынок источников питания непосредственно у нагрузки: почему ваше решение относительно понижающего преобразователя на 1 А имеет значение
TPS561201DDCR находится в центре одного из наиболее быстро растущих сегментов полупроводниковой отрасли. Преобразователи постоянного тока в постоянный ток (DC-DC) для распределения питания непосредственно у нагрузки (point-of-load, POL) — небольшие регуляторы, монтируемые на печатной плате и обеспечивающие питание отдельных ИС и подсистем — демонстрируют устойчивый рост спроса, обусловленный несколькими совпадающими трендами.
Глобальный рынок преобразователей постоянного тока в постоянный ток (POL) прогнозируется достичь 14,65 млрд долларов США в 2025 году и 16,42 млрд долларов США в 2026 году, что соответствует среднегодовому темпу роста 12,1%. Этот рост обусловлен:
| Драйвер рынка | Влияние на спрос на понижающие преобразователи напряжения 1A |
|---|---|
| Расширение центра обработки данных | Каждая плата сервера требует 10–30 регуляторов напряжения точечного питания (POL) для шин напряжения процессора, памяти, твердотельных накопителей и интерфейсов ввода-вывода |
| Инфраструктура 5G | Конструкции базовых станций и малых ячеек используют несколько компактных понижающих преобразователей для питания ПЛИС, радиочастотного трансивера и базовой полосы |
| Автомобильные системы ADAS | Каждый модуль ADAS (камера, радар, лидар) требует выделенных регуляторов напряжения POL с широким диапазоном входного напряжения |
| Устройства IoT Edge | Устройства с питанием от батарей требуют преобразователей постоянного тока в постоянный с чрезвычайно низким током потребления в режиме ожидания для работы в режиме постоянного включения |
| Промышленная автоматизация | Платы управления для программируемых логических контроллеров (ПЛК), датчиков и приводов двигателей используют понижающие преобразователи класса 1 А для логических шин напряжения 3,3 В и 1,8 В |
Популярность TPS561201DDCR обусловлена её позицией на пересечении этих тенденций: она обеспечивает выходной ток 1 А при широком входном напряжении от 4,5 до 17 В в компактном корпусе SOT-23-6, требует минимального количества внешних компонентов и стоит менее 1 доллара США при крупных объёмах закупок. Когда именно такое сочетание характеристик недоступно, инженерам требуются проверенные альтернативы — а не предположения.
TPS561201DDCR: Базовая спецификация
Прежде чем оценивать какие-либо альтернативы, эталонный базовый вариант должен быть точным. Ниже приведен полный параметрический профиль микросхемы TPS561201DDCR на основе технического описания компании TI (SLVSCY7):
| Параметр | Спецификация TPS561201DDCR |
|---|---|
| Производитель | Texas Instruments |
| Тип | Синхронный понижающий (buck) преобразователь с интегрированными полевыми транзисторами |
| Режим управления | D-CAP2™ (адаптивное постоянное время включения с внутренней инжекцией пульсаций) |
| Входное напряжение (V_IN) | От 4,5 В до 17 В |
| Выходное напряжение (V_OUT) | 0,76 В до 7 В (регулируется с помощью делителя резисторов) |
| Выходной ток (I_OUT) | 1 А непрерывно |
| Частота переключения (f_SW) | 580 кГц (типичное значение) |
| Сопротивление канала на высокой стороне R_DS(on) | 140 мОм |
| Сопротивление канала на низкой стороне R_DS(on) | 84 мОм |
| Точность опорного напряжения | ±2 % при 25 °C |
| Ток покоя (I_Q) | 17 мкА (режим отключения), ~1 мА (режим переключения) |
| Мягкий пуск | Фиксированный 1,0 мс |
| Режим работы при малой нагрузке | Импульсное пропускание (автоматический режим PFM) |
| Защита | Постоянный контроль тока по циклам (OCP), OCP в режиме прерывистой работы (hiccup-mode), защита от пониженного напряжения (UVLO), тепловое отключение |
| Внешняя компенсация требуется | Нет — D-CAP2 имеет внутреннюю компенсацию |
| Совместимость выходного конденсатора | Поддерживает керамические конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) и специальные полимерные конденсаторы |
Назначение выводов — скрытая ловушка совместимости

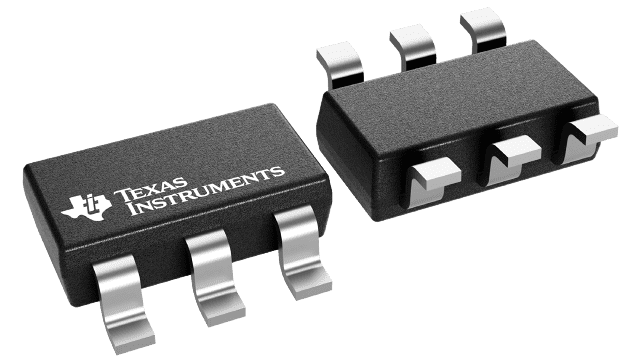

Конфигурация выводов TPS561201DDCR в корпусе SOT-23-6:
| Вывод | Функция |
|---|---|
| 1 | BOOT (загрузка) |
| 2 | VIN (входное питание) |
| 3 | EN (включить) |
| 4 | FB (обратная связь) |
| 5 | GND (земля) |
| 6 | SW (узел переключения) |
Критическое предупреждение: Не все понижающие преобразователи в корпусе SOT-23-6 имеют данное назначение выводов. В некоторых устройствах входное напряжение (VIN) подключено к выводу 1, а вывод BOOT — к выводу 2, либо земля (GND) и переключатель (SW) расположены по-другому. Установка компонента с несовместимым расположением выводов на существующую печатную плату приведёт к немедленному повреждению или неработоспособности устройства. Совместимость по выводам должна быть проверена до анализа любых других параметров.
Режим управления D-CAP2: что это такое и почему это важно для перекрестного сопоставления
Понимание топологии управления микросхемы TPS561201 является важнейшим условием при оценке возможных замен, поскольку режим управления определяет, какие внешние компоненты требуются преобразователю — и существуют ли эти компоненты уже на вашей печатной плате.
Сравнение режимов управления
| Особенность | D-CAP2 (TPS561201) | Режим ШИМ с пиковым током | Режим ШИМ с напряжением | Базовый режим постоянного времени включения (COT) |
|---|---|---|---|---|
| Внешняя компенсация | Не требуется | Требуется (тип II или III) | Требуется (тип III) | Не требуется |
| Поддержка керамических конденсаторов с низким эквивалентным последовательным сопротивлением (ESR) | Да — внутренняя инжекция пульсаций | Да | Да | Проблематично — для обеспечения устойчивости требуется определённое значение ESR |
| Переходная реакция | Быстрая (~ в 2 раза быстрее, чем в режимах ШИМ) | Умеренная | Умеренная | Быстрая |
| Стабильность частоты | Хорошая — адаптивное время включения | Отличная — фиксированная частота | Отличная — фиксированная частота | Плохая — частота изменяется в зависимости от V_IN/V_OUT |
| Эффективность при малой нагрузке | Высокая (пропуск импульсов) | Ниже (непрерывное переключение) | Ниже (непрерывное переключение) | Высокая (пропуск импульсов) |
| Сложность конструкции | Низкая — меньше внешних компонентов | Выше — требуется компенсационная схема | Самая высокая — требуется полная компенсационная схема | Низкая — но чувствительность к ЭПС добавляет риски |
Практическое значение
Если TPS561201 в настоящее время установлена на печатной плате без компенсационной сети (отсутствуют площадки для R_COMP и C_COMP), то:
- ✅ Замены D-CAP2, D-CAP3 или адаптивного COT потенциально могут работать с существующей компоновкой
- ❌ Замена ШИМ в текущем режиме или ШИМ в режиме напряжения потребует дополнительных пассивных компонентов, для которых на плате отсутствует физическое место — что потребует переработки печатной платы
Это единственное ограничение исключает значительную долю очевидных «альтернатив» из рассмотрения.
Параметрическое сравнение: 5 проверенных альтернатив понижающего преобразователя постоянного тока 1 А
Каждый из приведённых ниже вариантов был проверен на наличие в наличии у как минимум двух крупных дистрибьюторов по состоянию на март 2026 года.
| Параметр | TPS561201DDCR | TPS561208DDCR | TLV62565DBVR | BD9E105FP4-Z | RT8059GJ5 | DCP3601CDMR |
|---|---|---|---|---|---|---|
| Производитель | TI | TI | TI | ROHM | Richtek | STMicroelectronics |
| Режим управления | D-CAP2 (пропуск импульсов) | D-CAP2 (непрерывный режим проводимости) | Адаптивное время включения + ток в долине | — (собственная разработка) | ШИМ | ШИМ |
| Диапазон V_IN | 4,5–17 В | 4,5–17 В | 2,5–5,5 В | 4,5–28 В | 2,8–5,5 В | 3,3–36 В |
| Диапазон V_OUT | 0,76–7 В | 0,76–7 В | 0,6–5,2 В | 1,0–12 В | 0,6–V_IN | Регулируемый |
| I_OUT | 1 А | 1 А | 1,5 А | 1 А | 1 А | 1 А |
| f_SW | 580 кГц | 580 кГц | 1,5 МГц | 500 кГц | 1,5 МГц | 1 МГц |
| R_DS(on) HS | 140 мОм | 140 мОм | 120 мОм | 350 мОм | 200 мОм | — |
| Внешняя компенсация | Нет | Нет | Нет |

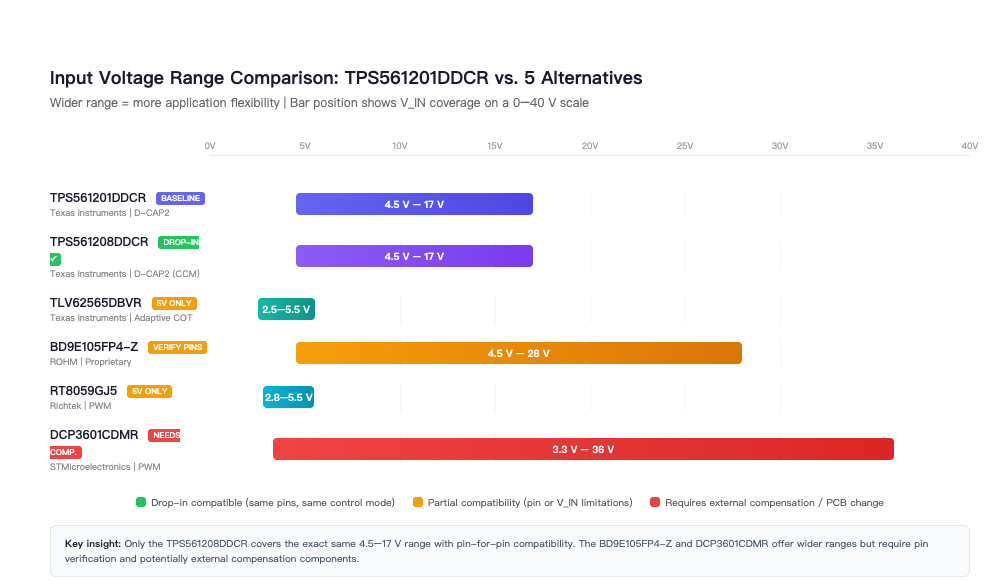

Рисунок 1: Сравнение диапазонов входного напряжения для TPS561201DDCR и пяти альтернативных моделей. Только TPS561208DDCR охватывает идентичный диапазон 4,5–17 В с совместимостью по выводам. Цветовая кодировка указывает уровень совместимости: прямая замена (зелёный), частичная (жёлтый) и требующая изменения печатной платы (красный). | Источник: Технические данные производителей (TI, ROHM, Richtek, STMicroelectronics) | Диаграмма: icallin.com
Анализ от Alternative
1. TPS561208DDCR (Texas Instruments) — Самая безопасная замена без необходимости внесения изменений
TPS561208DDCR по архитектуре идентичен TPS561201DDCR. Одинаковый кремний. Одинаковый режим управления D-CAP2. Одинаковый корпус SOT-23-6. Одинаковое назначение выводов. Единственное функциональное различие: TPS561208 работает в принудительном непрерывном режиме проводимости (CCM) при малых нагрузках вместо режима пропуска импульсов у TPS561201.
Что это означает на практике: при небольшой нагрузке (обычно < 100 мА) микросхема TPS561201 снижает частоту переключения для поддержания высокого КПД, тогда как микросхема TPS561208 продолжает работать на частоте 580 кГц. При малой нагрузке потребление мощности микросхемы TPS561208 будет несколько выше, однако она обеспечивает меньший уровень пульсаций выходного напряжения и более предсказуемое поведение по ЭМП при всех условиях нагрузки.
Статус поставки: DigiKey — 2980 шт. в наличии ($1,15/шт.). Mouser — 6056 шт. в наличии ($0,58/шт.). Это наиболее оперативно доступная альтернатива.
Вердикт: ✅ Сильно рекомендуется в качестве основной прямой замены. Изменение печатной платы не требуется, изменение компенсации не требуется, риски для конструкции отсутствуют. Единственным компромиссом является незначительно более низкий КПД при малых нагрузках — обычно менее 2 % при нагрузках ниже 50 мА.
2. TLV62565DBVR (Texas Instruments) — Лучший вариант для применений с низким напряжением и высокой частотой
TLV62565 представляет собой новое поколение компактных понижающих преобразователей компании TI. В нём используется схема управления с адаптивной длительностью включения и режимом тока в долине, которая, как и D-CAP2, не требует внешней компенсации. Работает на частоте переключения 1,5 МГц, что позволяет использовать меньшие дроссели и выходные конденсаторы и тем самым обеспечить физически более компактное решение.
Компромиссное решение**: Диапазон входного напряжения ограничен значениями 2,5–5,5 В, что означает невозможность замены микросхемы TPS561201 в любых приложениях с входной шиной 12 В. Замена возможна только в тех случаях, когда TPS561201 использовалась при V_IN ≤ 5,5 В — например, в приложениях с питанием от USB или преобразовании напряжения с 3,3 В до 1,8 В непосредственно у нагрузки.
Дополнительное соображение: ИС TLV62565 выполнена в корпусе SOT-23 с 5 выводами, а не с 6 выводами. Печатная плата может быть совместима в зависимости от вашей разводки, однако назначение выводов отличается. Обязательно проведите проверку разводки.
Статус поставки: Широко доступен через авторизованные каналы TI.
Вердикт: ✅ Отлично подходит для приложений с входным напряжением 5 В. ❌ Не может заменить TPS561201 в конструкциях с входным напряжением 12 В и выше.
3. BD9E105FP4-Z (ROHM) — Лучшая альтернатива от стороннего производителя с широким диапазоном входного напряжения
BD9E105FP4-Z — это синхронный понижающий преобразователь ROHM на 1 А с заметно более широким диапазоном входного напряжения: 4,5–28 В. Это делает его пригодным для применения в системах, где питающее напряжение может значительно варьироваться, например, в промышленных системах, вспомогательном автомобильном питании или конструкциях с резервным питанием от аккумуляторов, где входное напряжение может превышать предел в 17 В, установленный для TPS561201.
Компромисс: частота переключения ниже (500 кГц против 580 кГц), а сопротивление канала в открытом состоянии верхнего ключевого полевого транзистора значительно выше (350 мОм против 140 мОм), что приведёт к снижению КПД при полной нагрузке. Диапазон рабочих температур ограничен значением температуры кристалла 105 °C по сравнению с 125 °C у микросхемы TPS561201.
Совместимость корпусов: BD9E105FP4-Z использует корпус TSOT-23-6L (2,8 × 2,9 мм), который физически похож на SOT-23, однако совместимость расположения выводов необходимо проверить относительно TPS561201.
Статус поставки: DigiKey — в наличии (отгрузка сегодня). Mouser — 9685 шт. в наличии. Срок изготовления на заводе — 20 недель для количества, превышающего текущие запасы.
Вердикт: ✅ Лучший вариант, когда входное напряжение превышает 17 В. ⚠️ Проверьте назначение выводов и ожидайте снижения КПД при высоких нагрузках.
4. RT8059GJ5 (Richtek) — оптимизирован по стоимости для систем на 5 В
RT8059 — это импульсный понижающий преобразователь постоянного тока с высоким КПД и выходным током 1 А от компании Richtek, разработанный в первую очередь для устройств с батарейным питанием и потребительских приложений с напряжением 5 В. Его частота переключения составляет 1,5 МГц, а встроенная синхронная выпрямительная схема обеспечивает высокую эффективность.
Компромисс: это устройство использует традиционное ШИМ-управление с внутренней компенсацией. Хотя оно не требует внешних компонентов компенсации (что является преимуществом с точки зрения совместимости), его диапазон входного напряжения ограничен значениями 2,8–5,5 В, что делает его непригодным для применений с напряжением 12 В. Корпус — TSOT-23-5 (5 выводов), поэтому требуется проверка соответствия выводов и, возможно, изменение посадочного места. Диапазон рабочих температур от –40 °C до 85 °C уже, чем у TPS561201 (до 125 °C), что исключает его применение в промышленных или автомобильных условиях с повышенной тепловой нагрузкой.
Статус поставки: DigiKey — 13 527 шт. в наличии. Mouser — 3 175 шт. в наличии ($0,32/шт. при единичном заказе, $0,127/шт. при заказе 3000 шт.). Товар чрезвычайно хорошо представлен на складе и имеет низкую стоимость.
Вердикт: ✅ Отличное соотношение стоимости и доступности для потребительских решений с напряжением 5 В. ❌ Не может заменить TPS561201 в приложениях с широким диапазоном входного напряжения или промышленных приложениях.
5. DCP3601CDMR (STMicroelectronics) — Самый широкий диапазон входного напряжения
Серия DCP3601 от ST предлагает самый широкий диапазон входного напряжения в данном сравнении: 3,3–36 В. Это делает её единственной альтернативой, охватывающей все применения, где может использоваться TPS561201, а также дополнительные сценарии с высоким напряжением (промышленная шина 24 В, автомобильные системы 24 В/28 В).
Компромисс: DCP3601 использует управление по широтно-импульсной модуляции в режиме напряжения и требует внешней компенсации — сети типа II или III в зависимости от выходного напряжения и выбора конденсатора. Это означает, что он не является прямой заменой TPS561201 на существующих печатных платах, не оснащённых контактными площадками для компенсирующих компонентов. Корпус — SOT-23-6, однако назначение выводов необходимо проверить.
Статус поставки: DigiKey — 3234 единицы на складе ($0,79/единица). Mouser — 1143 единицы на складе ($0,79/единица).
Вердикт: ✅ Лучший выбор для новых разработок, требующих сверхширокого входного диапазона. ❌ Не совместим «вставкой вместо» с существующими печатными платами на основе TPS561201 из-за требований к компенсации.
Чек-лист проверки взаимных ссылок
Рисунок 2: Матрица совместимости для перекрёстных ссылок, отображающая режим управления, совместимость по выводам, требования к компенсации, диапазон охватываемых напряжений, температурный класс и наличие на складе дистрибьюторов в реальном времени для каждого альтернативного варианта. TPS561208DDCR обеспечивает идеальный балл совместимости как единственный истинный заменитель без необходимости в модификациях. | Источник: технические паспорты производителей и данные о наличии на складах дистрибьюторов (март 2026 г.) | Диаграмма: icallin.com
Перед заменой TPS561201DDCR пройдите этот восьмиступенчатый контрольный список:
Шаг 1: Диапазон входного напряжения
| Вопрос | Руководство |
|---|---|
| Какое максимальное входное напряжение в вашем приложении? | Должно находиться в пределах V_IN(max) альтернативы — с запасом для переходных процессов |
| Входное напряжение когда-либо опускается ниже 4,5 В? | Несколько альтернативных решений поддерживают более низкое минимальное входное напряжение; проверьте поведение при запуске |
Шаг 2: Вывод текущего требования
- Убедитесь, что альтернативное решение обеспечивает ток ≥1 А при вашей рабочей температуре
- Проверьте кривые деградации — у некоторых устройств наблюдается значительное снижение характеристик при температуре выше 85 °C
Шаг 3: Совместимость режимов управления
| Имеются ли в текущей печатной плате компенсационные компоненты? | Рекомендуемые типы замены |
|---|---|
| № (проект TPS561201 — без компенсации) | Только альтернативы D-CAP2, D-CAP3 или адаптивного COT |
| Да (или новая конструкция с гибкостью) | Любой режим управления приемлем |
Шаг 4: Назначение выводов
- Сравнение вывод-вывод с TPS561201 (BOOT/VIN/EN/FB/GND/SW)
- Даже в корпусе SOT-23-6 распределение выводов не является стандартизированным между разными производителями Один неправильно подключенный контакт может уничтожить устройство при первой подаче питания
Шаг 5: Габариты упаковки
- SOT-23-6 и TSOT-23-6 имеют схожие, но не всегда идентичные размеры контактных площадок
- Альтернативные варианты в корпусе SOT-23-5 (TLV62565, RT8059) требуют изменения посадочного места
- Проверьте разводку контактных площадок печатной платы в соответствии с рекомендованным шаблоном установки заменяемого устройства
Шаг 6: Переключение частоты
- Более высокая частота переключения (f_SW) (1–1,5 МГц) позволяет использовать меньшие дроссели, но может увеличить уровень ЭМП
- Снижение f_SW (500 кГц) уменьшает потери переключения, но требует более крупных пассивных компонентов
- Если ваши существующие значения индуктивности и ёмкости были оптимизированы для частоты 580 кГц, проверьте работу на частоте заменяющего компонента
Шаг 7: Тепловые и температурные характеристики
- TPS561201 поддерживает диапазон температур от –40 °C до 125 °C (T_J)
- Некоторые альтернативные решения ограничены температурой 85 °C или 105 °C — этого недостаточно для промышленных/автомобильных применений
Шаг 8: Функции защиты
- Проверьте, соответствуют ли поведение при перегрузке по току (OCP), пониженном напряжении питания (UVLO) и тепловом отключении требованиям вашей системы безопасности
- Некоторые альтернативные решения используют фиксирующий режим OCP вместо режима прерывания — это изменяет поведение восстановления вашей системы после возникновения неисправности
Текущая доступность на рынке
| Номер детали | Статус DigiKey | Статус Mouser | Примерная цена за единицу | Примечания |
|---|---|---|---|---|
| TPS561201DDCR | Ожидание поставки — срок ожидания 12 недель | Нет в наличии — ожидается поставка 30 марта / 11 июня | ~$0,50–0,70 | Основной драйвер спроса по взаимной замене |
| TPS561201DDCT | В наличии 4 164 шт. | В наличии 1 009 шт. | ~$0,50–0,70 | То же самое изделие, упаковка в ленте и на бобине — уточните, подходит ли такая упаковка |
| TPS561208DDCR | В наличии 2 980 шт. | В наличии 6 056 шт. | $0,58–1,15 | Лучшая замена — та же архитектура и совместимость по выводам |
| BD9E105FP4-Z | В наличии (отгрузка сегодня) | В наличии 9 685 шт. | ~$0,40–0,80 | Альтернативное решение с широким диапазоном входного напряжения от ROHM |
| RT8059GJ5 | 13 527 шт. в наличии | 3 175 шт. в наличии | $0,13–0,32 | Самая низкая стоимость; только для систем 5 В |
| DCP3601CDMR | 3 234 шт. в наличии | 1 143 шт. в наличии | 0,79 $ | Самый широкий диапазон входного напряжения; требует внешней компенсации |
Рекомендация по закупке: Если вам необходима немедленная, не связанная с риском замена микросхемы TPS561201DDCR, сначала закажите TPS561208DDCR. Она совместима по выводам, использует тот же режим управления и имеется в изобилии у обоих крупных дистрибьюторов. Единственное отличие в поведении — принудительный непрерывный режим проводимости (CCM) при малых нагрузках — представляет собой незначительный компромисс, который большинство приложений допускают без какого-либо измеримого влияния на производительность системы.
Также проверьте: TPS561201DDCT (упаковка в разрезанной ленте) имеется в наличии у обоих дистрибьюторов. Если ваш производственный процесс допускает использование разрезанной ленты вместо ленты в бобине, это не замена — это один и тот же компонент в другой упаковке.
Часто задаваемые вопросы
Вопрос 1: В чём разница между TPS561201 и TPS561208?
Оба устройства используют одинаковую кремниевую начинку, архитектуру управления (D-CAP2), диапазоны входного и выходного напряжений, номинальные токи и распределение выводов. Единственное различие заключается в поведении при малой нагрузке: TPS561201 переходит в режим пропуска импульсов (PFM) при малой нагрузке для максимизации КПД, тогда как TPS561208 остаётся в принудительном режиме непрерывной проводимости (CCM) при всех значениях нагрузки. Для большинства применений TPS561208 является прямой заменой без какого-либо влияния на производительность.
Вопрос 2: Можно ли заменить микросхему TPS561201DDCR ШИМ-понижающим преобразователем?
Только если ваша печатная плата предусматривает установку внешних компонентов компенсации. TPS561201 использует режим D-CAP2, для которого компенсационная сеть не требуется. Импульсные понижающие преобразователи (режим по напряжению или по току) требуют компенсационной сети типа II или III — как правило, одного или двух резисторов и одного или двух конденсаторов — в цепи обратной связи. Если ваша плата была разработана под TPS561201 и на ней отсутствуют площадки для этих компонентов, замена на импульсный преобразователь без изменения конструкции платы невозможна.
Вопрос 3: Прекращён ли выпуск микросхемы TPS561201DDCR?
Нет. Компания Texas Instruments указывает микросхему TPS561201DDCR как компонент, находящийся в активном производстве, и не объявляла о прекращении его выпуска. Текущая ситуация с задержками поставок обусловлена дисбалансом между спросом и предложением, а не вопросами жизненного цикла продукта. Texas Instruments запланировала выпуск продукции, поставка которой дистрибьюторам состоится во втором–третьем кварталах 2026 года.
Вопрос 4: Какой срок поставки для микросхемы TPS561201DDCR в 2026 году?
По состоянию на март 2026 г. стандартный срок изготовления производителя (MSLT) составляет 12 недель. У Mouser ожидается поставка 8990 единиц к 30 марта 2026 г. и дополнительно 12 000 единиц — к 11 июня 2026 г. Для заказов на объёмы производства планируйте полные 12 недель заводских поставок, если наличие товара на складе дистрибьютора не покрывает ваши потребности.
Вопрос 5: Почему режим управления имеет значение при выборе замены?
Режим управления определяет, какие внешние компоненты требуются преобразователю для обеспечения устойчивости и стабилизации. D-CAP2 (используется в TPS561201) имеет внутреннюю компенсацию и работает с керамическими выходными конденсаторами с низким эквивалентным последовательным сопротивлением (ESR) без дополнительных схем. PWM-преобразователи требуют внешних цепей компенсации. Базовые COT-преобразователи могут требовать выходных конденсаторов с конкретными значениями ESR. Выбор замены с другим режимом управления может потребовать добавления компонентов, отсутствующих на вашей текущей печатной плате — что превращает простую замену компонента в полную переработку платы.
Вопрос 6: Где можно купить микросхему TPS561201DDCR на сайте icallin.com?
Посетите страницу продукта TPS561201DDCR, чтобы проверить актуальную информацию о наличии, ценах и технических характеристиках. Если нужная деталь временно отсутствует в наличии, отправьте запрос через нашу страницу запроса коммерческого предложения (RFQ) на TPS561201DDCR или любой из альтернативных моделей, рассмотренных в этом руководстве: наша команда предоставляет ответы в тот же день с подтверждёнными данными о наличии и конкурентоспособными ценами.
Заключение: сначала подберите режим управления
TPS561201DDCR получил широкое распространение по уважительной причине: режим управления D-CAP2, минимальное количество внешних компонентов, широкий диапазон входного напряжения и компактный корпус SOT-23-6. Когда эта конкретная комбинация временно становится недоступной, выбор замены должен начинаться с совместимости режима управления — а не только с номиналов напряжения и тока.
Среди пяти альтернатив, рассмотренных в данном руководстве, TPS561208DDCR выделяется как бесспорный первый выбор: идентичная архитектура, идентичные выводы, идентичная трассировка печатной платы, отличие заключается лишь в незначительном различии режима работы при малой нагрузке. Для инженеров, которые не могут получить TPS561208 или которым требуется более широкий диапазон входного напряжения, доступны жизнеспособные варианты от других производителей — BD9E105FP4-Z от ROHM (4,5–28 В) и DCP3601 от ST (3,3–36 В); однако для обоих решений требуется верификация выводов и, возможно, установка дополнительных внешних компонентов.
Худший подход — выбирать замену исключительно по критериям «1 А, корпус SOT-23, схожая цена». На плате, спроектированной под топологию D-CAP2 микросхемы TPS561201, несоответствие режимов управления снижает не только производительность — оно может полностью лишить преобразователь способности стабилизировать выходное напряжение.
Если ваша команда в настоящее время закупает микросхему TPS561201DDCR или оценивает альтернативные решения для проектирования источника питания непосредственно на плате (POL), мы готовы помочь. На сайте icallin.com мы поддерживаем проверенные запасы понижающих преобразователей Texas Instruments и альтернативных решений от других производителей с полной прослеживаемостью, документацией по кодам даты выпуска и отчётами о результатах контроля качества.
Связанные внутренние ресурсы
Если вы в настоящее время закупаете микросхему TPS561201DDCR или оцениваете альтернативные варианты для своей схемы источника питания, начните с проверки актуальной информации о наличии и подтверждённых технических характеристиках на нашей платформе. На странице продукта TPS561201DDCR приведены полные сведения по заводскому номеру детали (MPN), текущий статус наличия на складе и цены для немедленного приобретения.
Для более широкого ознакомления с портфелем решений Texas Instruments в области управления питанием — включая преобразователи D-CAP2, контроллеры D-CAP3 и другие синхронные понижающие стабилизаторы — посетите страницу производителя Texas Instruments, где вы можете просмотреть все доступные компоненты TI с подтверждённым наличием на складе.
Если в вашем проекте требуется стабилизация напряжения на нескольких шинах питания, наша страница категории «Стабилизаторы напряжения» предлагает фильтруемый каталог понижающих, повышающих и LDO-стабилизаторов от всех ведущих производителей — что обеспечивает быстрое и простое параметрическое сравнение.
Нужна смета на TPS561201DDCR, TPS561208DDCR или любой другой преобразователь постоянного тока, описанный в этом руководстве? Отправьте свои требования через нашу страницу запроса коммерческого предложения, чтобы в тот же день получить ответ с конкурентоспособными ценами и подтверждённой наличностью.
Для инженеров и закупочных команд, желающих ознакомиться с популярными компонентами в областях управления питанием, встроенных систем и аналоговой схемотехники, наша страница популярных продуктов выделяет самые востребованные детали на этой неделе — это полезная отправная точка для поиска востребованных альтернатив.
Чарльз Ли — инженер-электронщик в области силовой электроники и технический писатель на сайте icallin.com, специализирующийся на проектировании преобразователей постоянного тока (DC-DC), выборе микросхем управления питанием и оптимизации архитектуры распределения питания непосредственно у нагрузки (point-of-load). Благодаря практическому опыту в проектировании импульсных источников питания и сопоставлении компонентов Чарльз предоставляет основанные на данных руководства по параметрическому сравнению, помогающие командам аппаратного обеспечения осуществлять проверенные замены компонентов.
