ISM330DHCX [STMicroelectronics]

Name: ISM330DHCX
Brand: STMicroelectronics
SKU: ISM330DHCX
Availability: InStock

Номер детали:

ISM330DHCX

Категория:

Оборудование и аксессуары для датчиков

Производитель:

STMicroelectronics

Описание:

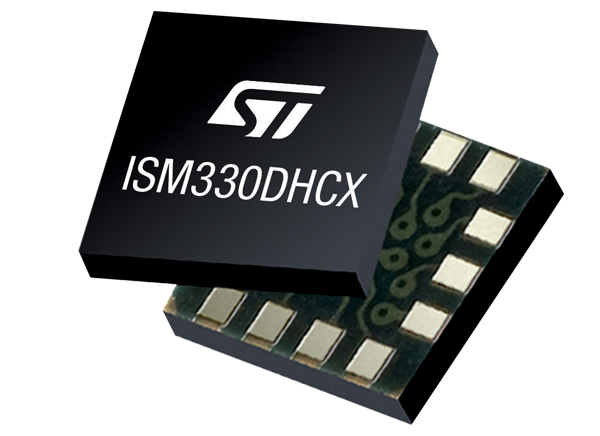

ISM330DHCX — это система в одном корпусе, включающая высокопроизводительный трёхмерный цифровой акселерометр и трёхмерный цифровой гироскоп, специально разработанные для применения в рамках концепции «Индустрия 4.0». Семейство модулей MEMS-датчиков ST использует надёжные и отработанные производственные процессы, уже применяемые при изготовлении микрообработанных акселерометров и гироскопов. Различные чувствительные элементы изготавливаются с использованием специализированных микрообрабатывающих процессов, а интерфейсные ИС разрабатываются по КМОП-технологии, что позволяет создавать специализированные схемы, тонко настраиваемые для оптимального соответствия характеристикам чувствительных элементов. В ISM330DHCX чувствительные элементы акселерометра и гироскопа реализованы на одном кристалле кремния, что обеспечивает превосходную стабильность и надёжность. ISM330DHCX обладает диапазоном измерения ускорения ±2/±4/±8/±16 g и широким диапазоном измерения угловой скорости ±125/±250/±500/±1000/±2000/±4000 град./с, что позволяет использовать его в широком спектре применений. Все аспекты конструкции и калибровки ISM330DHCX были оптимизированы для достижения превосходной точности, стабильности, чрезвычайно низкого уровня шума и полной синхронизации данных. Уникальный набор встроенных функций (ядра машинного обучения, программируемый конечный автомат, буфер FIFO, хаб датчиков, декодирование событий и прерывания) позволяет реализовывать интеллектуальные и сложные узлы датчиков, обеспечивающие высокую производительность при крайне низком энергопотреблении. ISM330DHCX выпускается в пластиковом корпусе LGA (сетчатый контактный массив) с 14 выводами.

Статус RoHS:

Даташит:

Статус производства:

Active

Статус наличия:

Доступно для RFQ

Цена:

Запросить оптовую цену

Ответ на запрос:

В течение 24 часов

Доставка:

Товары в наличии отправляются в течение 1–2 рабочих дней

Спецификация

Тип

Параметр

Rohs Code

Yes

Part Life Cycle Code

Active

Package Description

LGA-14

Reach Compliance Code

compliant

ECCN Code

EAR99

Date Of Intro

2019-07-31

Body Breadth

2.5 mm

Body Height

0.86 mm

Body Length or Diameter

3 mm

Mounting Feature

SURFACE MOUNT

Number of Terminals

Operating Temperature-Max

105 °C

Operating Temperature-Min

-40 °C

Output

DIGITAL

Output Range

0.2-1.42V

Output Type

DIGITAL VOLTAGE

Package Body Material

PLASTIC/EPOXY

Package Equivalence Code

LGA14,4X3(UNSPEC)

Package Shape/Style

RECTANGULAR

Sensors/Transducers Type

ACCELEROMETER

Supply Voltage-Max

3.6 V

Supply Voltage-Min

1.71 V

Surface Mount

YES

Technology

CMOS

Детали продукта

Все функции

3D-акселерометр с выбором предела измерений: ±2/±4/±8/±16 g
3D-гироскоп с расширенным выбором полного диапазона: ±125/±250/±500/±1000/±2000/±4000 град/с
Расширенный температурный диапазон от -40 до +105 °C
Встроенная компенсация для высокой стабильности в широком диапазоне температур
Последовательный интерфейс SPI/I²C
Вспомогательный последовательный интерфейс SPI для вывода данных гироскопа и акселерометра (применения OIS и другие задачи стабилизации)
Шестиканальный синхронизированный выход
Функция концентратора датчиков для эффективного сбора данных с дополнительных внешних датчиков
Встроенный интеллектуальный FIFO объемом до 9 Кбайт

Программируемая конечная автоматическая машина для обработки данных с акселерометра, гироскопа и внешних датчиков
Ядро машинного обучения
Умные встроенные функции и прерывания: обнаружение наклона, свободное падение, пробуждение, ориентация 6D/4D, одиночный и двойной щелчок
Встроенный шагомер, детектор шагов и счётчик для медицинских приложений
Напряжение аналогового питания: от 1,71 В до 3,6 В
Встроенный датчик температуры
Встроенный самотест как для гироскопа, так и для акселерометра
Высокая устойчивость к ударным нагрузкам
Соответствует стандартам ECOPACK, RoHS и «зеленым» требованиям

Ключевые особенности

All features

3D accelerometer with selectable full scale: ±2/±4/±8/±16 g
3D gyroscope with extended selectable full scale: ±125/±250/±500/±1000/±2000/±4000 dps
Extended temperature range from -40 to +105 °C
Embedded compensation for high stability over temperature
SPI/I²C serial interface
Auxiliary SPI serial interface for data output of gyroscope and accelerometer (OIS and other stabilization applications)
Six-channel synchronized output
Sensor hub feature to efficiently collect data from additional external sensors
Embedded smart FIFO up to 9 kbytes

Programmable Finite State Machine to process data from accelerometer, gyroscope, and external sensors
Machine Learning Core
Smart embedded functions and interrupts: tilt detection, free-fall, wakeup, 6D/4D orientation, click and double-click
Embedded pedometer, step detector and counter for healthcare applications
Analog supply voltage: 1.71 V to 3.6 V
Embedded temperature sensor
Embedded self-test both for gyroscope and accelerometer
High shock survivability
ECOPACK, RoHS and “Green” compliant

Сценарии применения

Applications

Industrial IoT and connected devices
Healthcare
Optical image and lens stabilization

Robotics, drones, and industrial automation
Navigation systems and telematics
Vibration monitoring and compensation

Документы

FAQ по продукту

1. Доступен ли ISM330DHCX для RFQ?

Да. ISM330DHCX от STMicroelectronics доступен для RFQ. Укажите необходимое количество, и наша команда подтвердит актуальный остаток, срок поставки и оптовую цену.

2. Почему для ISM330DHCX нет фиксированной цены?

Цена на ISM330DHCX может зависеть от количества заказа, доступности на рынке, date code, упаковки и страны доставки. Запросите предложение, чтобы получить актуальную оптовую цену.

3. Какие ключевые характеристики у ISM330DHCX?

ISM330DHCX — это Оборудование и аксессуары для датчиков STMicroelectronics с такими характеристиками: Operating Temperature-Max: 105 °C и Operating Temperature-Min: -40 °C. Ознакомьтесь с деталями продукта или отправьте RFQ, если нужна проверка перед покупкой.

4. Как быстро я получу предложение по ISM330DHCX?

Наша команда продаж обычно отвечает в течение 24 часов после получения RFQ. Предложение может включать статус наличия, цену за единицу, срок поставки, варианты доставки и доступные альтернативы.

5. Как скоро можно отправить ISM330DHCX?

Если наличие подтверждено, товары со склада обычно могут быть отправлены в течение 1–2 рабочих дней. Итоговый срок зависит от количества, источника склада и страны доставки.

6. Можете ли вы предложить альтернативы для ISM330DHCX?

Да. Если ISM330DHCX недоступен, снят с производства или не подходит по срокам поставки, мы поможем проверить похожие позиции STMicroelectronics в категории Оборудование и аксессуары для датчиков или совместимые альтернативы.
