XCKU5P-2FFVB676I в наличии: ПЛИС Kintex UltraScale+ для 5G и искусственного интеллекта на периферии
Горячий товар: FPGA Xilinx UltraScale+ XCKU5P-2FFVB676I — проверенные запасы для сетей 5G и вычислений на периферии
Категория: Рыночные тенденции и сроки поставки | Автор: Чарльз Ли | Опубликовано: май 2026 г. | Обновлено: 8 мая 2026 г.
Ключевые выводы:
- XCKU5P-2FFVB676I — это ПЛИС Kintex UltraScale+ с технологией 16 нм FinFET+, обеспечивающая 474 600 логических элементов, 1824 слайса DSP48E2 и 16 трансиверов GTY со скоростью 32,75 Гбит/с — основная ПЛИС для решений 5G O-RAN, вычислений искусственного интеллекта на периферии и обработки радиолокационных сигналов.
- Сроки изготовления на заводе увеличились до 22 недель, поскольку AMD перераспределяет мощности TSMC по техпроцессу 16 нм в пользу решений Versal AI Edge и ускорителей для центров обработки данных, а цена за единицу варьируется в диапазоне от 2700 до 5200 долларов США в зависимости от объёма заказа и источника закупки.
- Пакет FFVB676 (27×27 мм) совместим по посадочному месту с более дешёвым устройством XCKU3P-2FFVB676I, что позволяет выполнить замену на устройство с меньшим числом выводов без изменения печатной платы.
- Уведомление об изменении продукции (PCN) XCN24003 подтверждает, что ребрендинг AMD не влияет на габариты, совместимость или функциональность; однако риск появления контрафактной продукции в дистрибьюторских каналах остаётся повышенным: ПЛИС Xilinx входят в пятёрку наиболее часто подделываемых семейств полупроводниковых изделий по данным ERAI.
- icallin.com поддерживает наличие фабрично-упакованных, прослеживаемых микросхем XCKU5P-2FFVB676I, готовых к немедленной отправке и позволяющих обойти 22-недельную очередь на фабрике. Отправить запрос на коммерческое предложение →
Резюме для руководства — почему XCKU5P-2FFVB676I является текущей проблемой при закупке ПЛИС
Сверхцикл в полупроводниковой отрасли, движимый искусственным интеллектом, привёл к неожиданной жертве: ПЛИС среднего класса. В то время как заголовки посвящены нехватке графических процессоров и борьбе за распределение высокопроизводительной памяти HBM, семейство Kintex UltraScale+ — оптимальное по соотношению цены и производительности решение AMD (ранее Xilinx) для инфраструктуры 5G, оборонной электроники и промышленных вычислений — тихо превращается в один из самых труднодоступных компонентов в 2026 году.
Микросхема XCKU5P-2FFVB676I находится в эпицентре этого дефицита. Обладая 474 600 ячейками системной логики, 1824 сегментами DSP, оптимизированными для обработки широкополосных сигналов, и 16 трансиверами GTY с пропускной способностью линии до 32,75 Гбит/с, это устройство обеспечивает работу цифрового фронтенда радиомодулей 5G mMIMO, двигателей канализации приёмников средств электронной борьбы, а также конвейеров вывода для ускорителей искусственного интеллекта на периферии сети. По любым меркам это компонент критически важного назначения — и его поставка становится всё более ограниченной.
Сроки изготовления на заводах у авторизованных дистрибьюторов AMD увеличились примерно до 22 недель. Розничные цены на рынке выросли до диапазона 2700–5200 долларов США, что отражает как реальный дефицит, так и спекулятивные надбавки посредников. А риск подделки является реальным: ежегодный отчёт ERAI неизменно включает ПЛИС с маркировкой Xilinx в пятёрку наиболее часто подделываемых семейств полупроводниковых устройств, причём наиболее распространёнными видами мошенничества являются переобозначение скоростных характеристик и повторное использование компонентов, извлечённых из телекоммуникационного оборудования.
Этот технический запрос на закупку преследует три цели: во-первых, обеспечить детальный анализ спецификаций на основе технических паспортов, чтобы инженерные команды чётко понимали, какие именно характеристики они задают; во-вторых, пояснить динамику цепочки поставок, лежащую в основе текущего дефицита; и в-третьих, представить подтверждённое наличие запасов на icallin.com и матрицу закупок из пяти моделей, дающую менеджерам по закупкам конкретные альтернативные варианты.
| Параметр | Снимок XCKU5P-2FFVB676I |
|---|---|
| Архитектура | Kintex UltraScale+ (16 нм FinFET+) |
| Логические ячейки системы | 474 600 |
| Слайсы DSP48E2 | 1 824 |
| Блоки ОЗУ | 16,9 Мб (480 блоков) |
| UltraRAM | 18,0 Мб (64 блока) |
| Трансиверы GTY | 16 × 32,75 Гбит/с |
| Ввод/вывод пользователя | 72 HD + 208 HP = 280 |
| Пакет | FFVB676 (27×27 мм, шаг 1,0 мм) |
| Скорость / Температурный класс | -2 / Промышленный (-40 °C до +100 °C) |
| Срок изготовления на заводе | ~22 недели |
| Диапазон рыночных цен | $2700 – $5200 (в зависимости от количества) |
| Риск подделки | ВЫСОКИЙ (семейство в топ-5 ERAI) |
Таблица 1: Сводка по закупкам XCKU5P-2FFVB676I | Источник: AMD DS890 v4.8, рыночная разведка, 2 квартал 2026 г. | Подготовлено: icallin.com
XCKU5P-2FFVB676I — углублённый анализ технических характеристик: что делает эту ПЛИС критически важной для выполнения задач
Понимание архитектурных преимуществ XCKU5P имеет решающее значение как для инженеров-проектировщиков, проверяющих выбор компонентов, так и для менеджеров по закупкам, оценивающих риски замены. Приведённые ниже спецификации взяты непосредственно из технического описания продукции AMD DS890 «Архитектура UltraScale» (версия 4.8, ноябрь 2025 г.).
Архитектура 16 нм FinFET+
Семейство Kintex UltraScale+ изготавливается по технологическому процессу TSMC 16 нм FinFET+, который используется также в семействах AMD Versal AI Edge и Zynq UltraScale+ MPSoC. Данный технологический процесс обеспечивает привлекательное сочетание производительности на ватт и плотности транзисторов, что позиционирует KU5P между экономически оптимизированным семейством Artix UltraScale+ и ресурсоёмким семейством Virtex UltraScale+.
Архитектура UltraScale+ вводит несколько ключевых улучшений по сравнению с предыдущим поколением UltraScale (20 нм): блоки UltraRAM для высокоплотного внутреннего хранения данных, усовершенствованные слайсы DSP48E2 с более широкими предварительными сумматорами и логикой XOR, а также трансиверы GTY с более высокими скоростями линии.
Логика и ресурсы ЦОС
XCKU5P обеспечивает 474 600 системных логических элементов, организованных в настраиваемые логические блоки (CLB), каждый из которых содержит таблицы поиска с шестью входами (LUT) и триггеры. В «сыром» виде это соответствует 216 960 LUT в CLB и 433 920 триггерам в CLB — достаточно для одновременной реализации сложных цифровых цепей переднего конца 5G, включая снижение пикового фактора (CFR), цифровую предискажающую коррекцию (DPD) и фильтры канализации многоканальных сигналов.
1824 среза DSP48E2 представляют собой основу обработки сигналов KU5P. Каждый срез содержит умножитель с дополнением до двух в формате 27×18, 48-битный аккумулятор, предварительный сумматор для оптимизации симметричных фильтров и 96-битный блок XOR для ускорения вычислений FEC и CRC. При максимальных тактовых частотах массив DSP KU5P обеспечивает производительность свыше 1,4 TMAC/с (триллион операций умножения-сложения в секунду), что делает его конкурентоспособным по сравнению со специализированными ASIC-процессорами обработки сигналов при лишь доле затрат NRE.
Иерархия памяти
Встроенный в KU5P архитектурный блок памяти объединяет две взаимодополняющие технологии:
| Тип памяти | Количество блоков | Общий объём | Ширина | Глубина | Особенности |
|---|---|---|---|---|---|
| Блоки памяти (BRAM) | 480 | 16,9 Мб | 36-бит (72-бит в режиме SDP) | 512–16 Кб | Встроенная FIFO-память, поддержка ECC |
| UltraRAM | 64 | 18,0 Мб | 72-бит | 4 К | Поддержка каскадирования, задержка в 1 цикл |
| Распределённая ОЗУ | — | макс. 6,1 Мб | Настраиваемая | На основе таблицы поиска (LUT) | Самый быстрый доступ, наименьшая задержка |
| Общее количество на кристалле | — | ~41 Мб | — | — | — |
Таблица 2: Иерархия встроенной памяти XCKU5P | Источник: AMD DS890 v4.8 | Составлено: icallin.com
18,0 Мб UltraRAM — это отличительная особенность, присущая исключительно устройствам UltraScale+. Каждый блок UltraRAM предоставляет однопортовую или простую двухпортовую память объёмом 4 К × 72 с задержкой доступа за один такт и возможностью каскадного соединения, что позволяет создавать крупные непрерывные массивы памяти без использования ресурсов BRAM. Для приложений ИИ на периферии UltraRAM используется в качестве встроенного хранилища весов нейронных сетей, устраняя задержки и энергетические издержки, связанные с обращением к внешней памяти DDR во время вывода.
Высокоскоростные последовательные трансиверы
XCKU5P-2FFVB676I интегрирует 16 трансиверов GTY, каждый из которых поддерживает линейные скорости до 32,75 Гбит/с. Эти трансиверы поддерживают комплексный стек протоколов, включая Ethernet 25G, PCIe Gen3 x8, CPRI/eCPRI, JESD204B/C и пользовательские последовательные протоколы.
В конкретном корпусе FFVB676 16 трансиверов GTY объединены в 4 квада, каждый из которых обслуживается дробным PLL (всего 8 дробных PLL). Такая конфигурация обеспечивает одновременную работу на нескольких скоростях линии — например, 4 канала Ethernet 25G для фронтхол-соединений и 8 каналов CPRI 10G для интерфейсов унаследованных радиоблоков, всё это в рамках одного устройства.
Ввод/вывод и сведения о пакете
Пакет FFVB676 предоставляет 280 пользовательских выводов ввода-вывода, организованных в две категории:
- 72 высокоплотных (HD) вывода ввода-вывода: поддерживают напряжения от 1,2 В до 3,3 В, подходят для интерфейсов низкоскоростного управления, GPIO и устаревших параллельных шин
- 208 высокопроизводительных входов/выходов (HP): поддерживают напряжения от 1,0 В до 1,8 В, предназначены для высокоскоростных интерфейсов памяти (DDR4 до 2400 Мбит/с) и сигнализации LVDS
Размеры корпуса составляют 27×27 мм с шагом шариков 1,0 мм — компактный форм-фактор, позволяющий использовать компонент в платформах с жёсткими ограничениями по габаритам, например в радиоустройствах малых сот, промежуточных платах и защищённых оборонительных подсистемах.
Рыночная разведка — почему предложение XCKU5P сокращается
Дефицит XCKU5P — это не изолированное событие, а скорее симптом трёх совпадающих макроуровневых тенденций в полупроводниковой отрасли.
Динамика 1: Борьба за распределение пластин TSMC по техпроцессу 16 нм
Портфель FPGA-продуктов AMD использует производственные мощности TSMC по техпроцессу 16 нм FinFET+ совместно с линейками Versal AI Edge, Zynq UltraScale+ MPSoC и устаревшими продуктами UltraScale. По мере роста спроса на устройства Versal AI Edge — обусловленного развертыванием гипермасштабных провайдеров ускорителей вывода ИИ — AMD стратегически перераспределяет загрузку пластин от зрелых продуктов UltraScale+ в пользу кремния Versal с более высокой маржинальностью.
Результатом является классический сценарий каннибализации мощностей: выделение кремниевых пластин для XCKU5P сокращается не из-за снижения спроса на сам XCKU5P, а из-за резкого роста спроса на родственную семью продуктов, конкурирующую за ту же производственную мощность завода.
Динамика 2: ускорение развертывания 5G mMIMO
Глобальное развертывание антенных систем 5G massive MIMO (mMIMO) вступило в фазу ускорения. Каждый радиоблок, совместимый с O-RAN, обычно использует от одного до двух ПЛИС семейства Kintex UltraScale+ для цифровой обработки сигнала на переднем конце — включая канализацию, компенсацию нелинейных искажений (CFR/DPD) и мостовую обработку протоколов eCPRI/CPRI. Поскольку операторы первого уровня развертывают десятки тысяч радиоблоков ежеквартально в Азиатско-Тихоокеанском регионе, Северной Америке и Европе, совокупный спрос на устройства класса XCKU5P превысил способность AMD выполнять заказы в стандартные сроки поставки.
Динамический приоритет 3: распределение приоритетов в области обороны и аэрокосмической отрасли
Программы в области обороны, контролируемые ITAR, получают приоритетное распределение ресурсов от подразделения AMD, специализирующегося на государственных и аэрокосмических заказах. Эти программы потребляют значительные объёмы промышленных устройств Kintex UltraScale+ (с суффиксом -I) для обработки радиолокационных сигналов, ведения электронной борьбы, разведки радиосигналов и обеспечения защищённой связи. Распределение ресурсов в интересах оборонных заказов фактически создаёт «скрытый спрос», сокращающий объём доступных поставок для коммерческих и промышленных заказчиков.
Влияние PCN
Два недавних уведомления об изменениях продукции относятся к закупке XCKU5P:
PCN XCN24003 (май 2024 г.): Компания AMD переводит всю продукцию Xilinx серии 7 и более новых моделей с бренда Xilinx на бренд AMD. Это затрагивает маркировку корпусов и соответствующие упаковочные материалы. Критически важно, что форма, габариты, функциональность и надёжность остаются без изменений. Однако ребрендинг вызвал путаницу в цепочке закупок: некоторые системы контроля качества помечают устройства с маркировкой AMD как «не соответствующие требованиям» по спецификациям (BOM), в которых указаны номера деталей Xilinx.
PCN XCN20014 (v1.4, май 2021 г.): AMD добавила компанию Nanya Technology в качестве вторичного поставщика оснований для монолитных корпусов UltraScale и UltraScale+, включая XCKU5P в исполнении FFVB676. Данное изменение повышает устойчивость цепочки поставок за счёт снижения зависимости от одного источника оснований, однако устройства с основаниями Nanya могут потребовать повторной квалификации в некоторых программах высокой надёжности.
| Фактор риска | Степень серьёзности | Динамика | Меры по снижению риска |
|---|---|---|---|
| Выделение пластин TSMC 16 нм сокращается | 🔴 Высокий | Ухудшается | Немедленно обеспечьте проверенные запасы на складе |
| Резкий рост спроса на 5G mMIMO | 🔴 Высокий | Стабильный-высокий | Заблокировать распределение квот на несколько кварталов совместно с дистрибьюторами |
| Приоритетность защиты | 🟡 Средняя | Стабильная | Источник — независимые дистрибьюторы с коммерческим распределением |
| Путаница с ребрендингом AMD (XCN24003) | 🟢 Низкий | Снижающийся | Обновить систему управления качеством для принятия как маркировок Xilinx, так и AMD |
| Квалификация субстрата Nanya (XCN20014) | 🟢 Низкий | Решено | Проверьте, соответствует ли сертификат происхождения субстрата вашему утверждённому списку поставщиков |
| Риск подделки на брокерском рынке | 🔴 Высокий | Ухудшается | Покупайте только у проверенных источников с полной прослеживаемостью |
Таблица 3: Матрица рисков для цепочки поставок XCKU5P-2FFVB676I | Источник: icallin.com Market Intelligence | Подготовлено: icallin.com
Подробный анализ применения — где микросхема XCKU5P-2FFVB676I обеспечивает максимальную ценность
Профиль ресурсов XCKU5P — сбалансированная плотность логики, высокая вычислительная мощность блоков DSP, широкая пропускная способность трансиверов и значительный объём встроенной памяти — делает эту ПЛИС уникально подходящей для приложений, требующих обработки сигналов в реальном времени с высокой пропускной способностью в условиях тепловых и физических ограничений.
Радиомодули 5G O-RAN
Архитектура Open RAN трансформировала радиосеть доступа 5G из монолитной, привязанной к одному поставщику экосистемы в декомпозированную многоставочную платформу. В основе каждой радиоединицы, совместимой с O-RAN, находится ПЛИС, выполняющая вычислительно сложные функции цифрового фронтенда (DFE):
- Канализация: Многоканальная фильтрация и преобразование частоты в диапазоне мгновенной полосы пропускания 100 МГц или 200 МГц с использованием сотен блоков цифровой обработки сигналов для полифазных банков фильтров
- CFR/DPD: снижение пикового фактора и цифровая предыскажающая коррекция линеаризуют усилитель мощности, требуя жёстких контуров обратной связи с задержкой менее микросекунды — это достижимо только в программируемой логической матрице (FPGA), а не в программно-определяемых реализациях
- Мост eCPRI/CPRI: 16 трансиверов GTY со скоростью 32,75 Гбит/с обеспечивают одновременное подключение фронтхола (25 Гбит/с eCPRI к DU) и поддержку устаревшего радиоинтерфейса (10 Гбит/с CPRI для более старых блоков базовой полосы)
1824 среза DSP и 34,9 Мб встроенной памяти XCKU5P обеспечивают достаточные ресурсы для реализации полной цепочки DFE mMIMO 4T4R — включая применение весов формирования диаграммы направленности — в одном устройстве.
Ускорители вывода искусственного интеллекта на периферии
Совмещение вывода на основе ПЛИС и иерархии памяти UltraRAM создаёт привлекательную платформу искусственного интеллекта для «граничных» вычислений. 18,0 Мб UltraRAM в микросхеме XCKU5P позволяют хранить матрицы весов квантованных (INT8/INT4) моделей нейронных сетей полностью на кристалле, устраняя задержки и энергопотребление, связанные с обращением к внешней памяти DDR4 во время вывода.
Для рабочих нагрузок классификации изображений и обнаружения объектов на основе сверточных нейронных сетей (CNN) 1824 слайса DSP48E2 — каждый из которых способен выполнять одну операцию умножения-сложения целых чисел с 8-битной точностью (INT8) за тактовый цикл — обеспечивают производительность свыше 3,6 ТОПС (INT8) при тактовой частоте 500 МГц. Такой уровень производительности позволяет выполнять вывод в реальном времени одновременно для нескольких видеопотоков, что делает микросхему XCKU5P подходящей для промышленных систем многоуглового контроля и конвейеров восприятия автономных мобильных роботов.
Радар и радиоэлектронная борьба
Применения в области обороны используют сочетание широкой полосы пропускания трансиверов и мощных ресурсов цифровой обработки сигналов (DSP) в XCKU5P для широкополосной канализации, сжатия импульсов и адаптивного формирования диаграммы направленности. Промышленный температурный диапазон (-40 °C до +100 °C) соответствует требованиям стандарта MIL-STD-810 к окружающей среде без необходимости использования дорогостоящей защищённой упаковки, а компактный размер корпуса FFVB676 (27×27 мм) позволяет разместить его в строгих ограничениях по объёму модулей фазированных антенных решёток.
Промышленное машинное зрение
Системы многокамерного получения изображений используют банки высокопроизводительных входов/выходов (HP I/O) XCKU5P для интерфейсов камер MIPI CSI-2 или SLVS-EC, тогда как программируемая логическая матрица (FPGA) реализует предварительную обработку изображений в реальном времени (декодирование цветовой фильтрации Байера, объединение HDR, обнаружение дефектов) со скоростью строк, превышающей 1 Гпикс/с. Сочетание высокоскоростных интерфейсов ввода/вывода и возможностей параллельной обработки устраняет ограничения по частоте кадров, присущие конвейерам машинного зрения на основе ЦПУ и ГПУ.
| Приложение | Использование LUT | Использование DSP | Использование памяти | Использование трансиверов | Ключевое преимущество |
|---|---|---|---|---|---|
| 5G O-RAN 4T4R DFE | ~65 % | ~80 % | ~70 % BRAM, ~50 % URAM | 8–12 GTY (25 ГГц eCPRI) | Реализация DPD в реальном времени с задержкой менее микросекунды |
| Edge AI (INT8 CNN) | ~50 % | ~90 % | ~30 % BRAM, ~85 % URAM | 1–4 GTY (PCIe Gen3) | 3,6+ TOPS выводов на кристалле |
| Широкополосный радарный каналайзер | ~55 % | ~75 % | ~60 % BRAM, ~40 % URAM | 4–8 GTY (АЦП/ЦАП промежуточной частоты) | Каналайзация с полосой пропускания входного сигнала 1 ГГц |
| Мультикамерное зрение (4×) | ~45 % | ~40 % | ~50 % BRAM, ~20 % URAM | 0 (параллельный ввод-вывод) | Конвейер более 1 Гпикс/с |
Таблица 4: Оценки использования ресурсов XCKU5P, специфичных для приложения | Источник: технический анализ компании icallin.com | Составлено: icallin.com
Руководство по миграции и совместимости пакетов семейства Kintex UltraScale+
Одной из самых мощных функций архитектуры AMD UltraScale+ является совместимость по габаритам между устройствами разной плотности. Понимание этих путей миграции имеет решающее значение для закупочных команд, ищущих альтернативные варианты поставок, когда основное целевое устройство недоступно.
Совместимость посадочного места FFVB676
Пакет FFVB676 (27×27 мм, шаг шариков 1,0 мм, 676 шариков) используется двумя устройствами Kintex UltraScale+:
- XCKU5P-2FFVB676I: 474 тыс. логических элементов, 1824 блока DSP, 16 трансиверов GTY, 72 вывода высокой плотности (HD) и 208 выводов высокой производительности (HP)
- XCKU3P-2FFVB676I: 355 тыс. логических элементов, 1368 блоков DSP, 16 трансиверов GTY, 72 высокопроизводительных (HD) и 208 высокоскоростных (HP) входов/выходов
Эти два устройства имеют идентичную карту шариков в корпусе FFVB676. Печатная плата, разработанная для XCKU5P, может принимать XCKU3P без каких-либо изменений в топологии — единственное различие заключается в объёме доступных логических ресурсов, блоков DSP и памяти. Для проектов, не использующих полностью возможности KU5P, KU3P представляет собой более дешёвую и сразу доступную альтернативу, которая устанавливается в тот же посадочный размер.
Варианты скоростных классов внутри FFVB676
XCKU5P доступен в трёх скоростных версиях в корпусе FFVB676, каждая из которых предлагает различный компромисс между производительностью и стоимостью:
- -1 (Коммерческий/промышленный): XCKU5P-1FFVB676I — самая низкая стоимость, подходит для проектов с достаточными запасами по времени
- -2 (промышленное исполнение): XCKU5P-2FFVB676I — основная цель данного анализа, обеспечивающая оптимальный баланс производительности и промышленного температурного диапазона
- -3 (Расширенная производительность): Наиболее высокие тактовые частоты, как правило, зарезервированы для проектов, требующих максимальной пропускной способности за счёт повышенного энергопотребления
Варианты повышения по службе
Для проектов, требующих больше ресурсов логики, вычислительной мощности DSP или большего количества трансиверов по сравнению с XCKU5P, в семействе Kintex UltraScale+ существуют два варианта апгрейда:
- XCKU9P-2FFVE900I (FFVE900, 31×31 мм): 599 тыс. логических ячеек (+26 %), 2520 блоков DSP (+38 %), 28 трансиверов GTH со скоростью передачи до 16,3 Гбит/с. Обратите внимание на смену типа трансиверов с GTY на GTH: это снижает максимальную линейную скорость, однако может быть приемлемо для приложений, не требующих подключения со скоростью 25 Гбит/с и выше.
- XCKU11P-1FFVA1156E (FFVA1156, 35×35 мм): 653 тыс. логических ячеек (+38 %), 2928 блоков DSP (+60 %), 32 трансивера GTH и 8 трансиверов GTY, 416 выводов высокопроизводительных интерфейсов ввода-вывода. Этот элемент удваивает количество трансиверов и значительно расширяет ресурсы логики, однако требует повторного проектирования печатной платы для размещения более крупного корпуса.

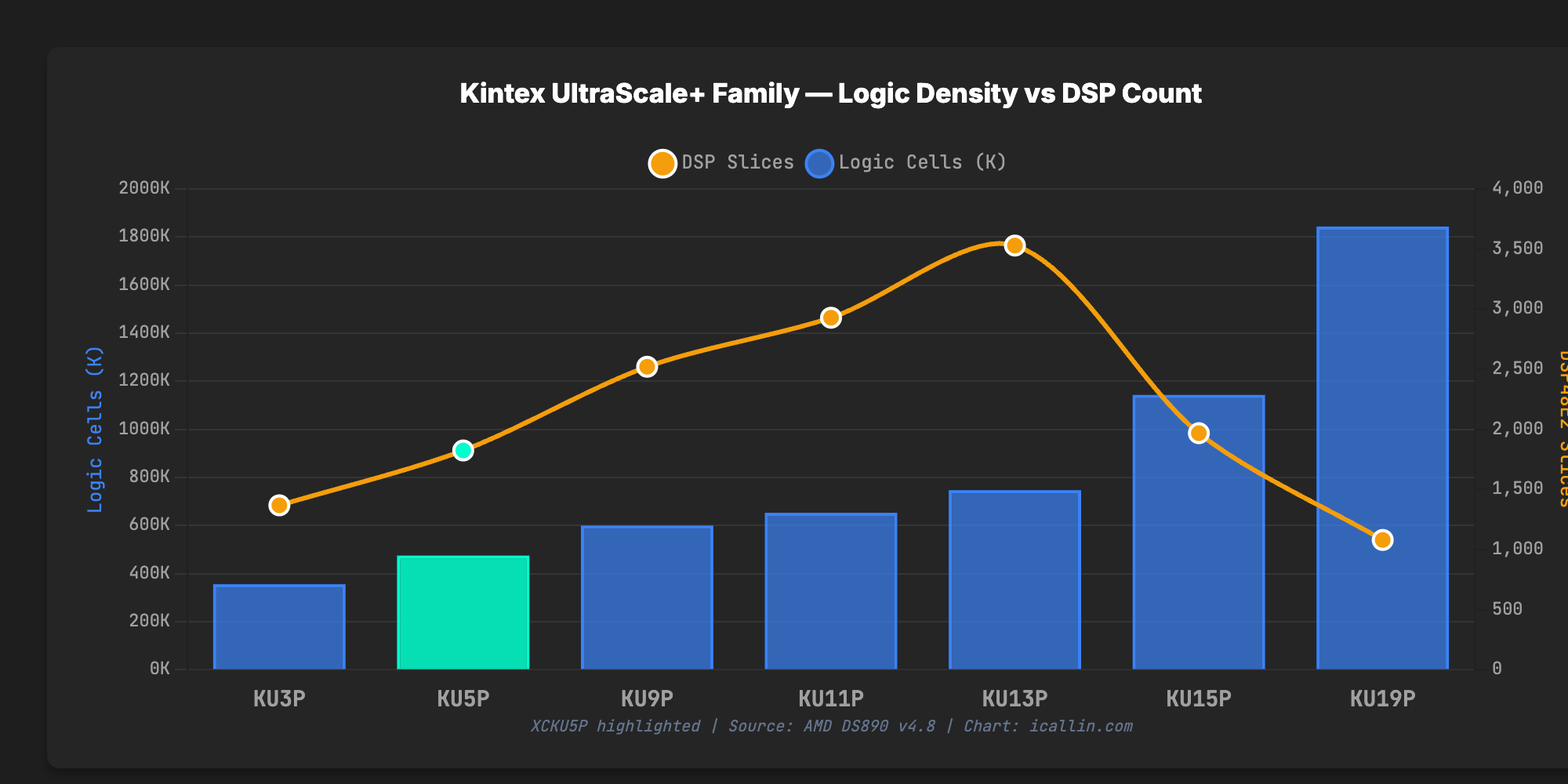

| Модель | Логические ячейки | DSP | BRAM (Мб) | URAM (Мб) | Трансиверы | Корпус | Совместимость по расположению выводов? |
|---|---|---|---|---|---|---|---|
| XCKU3P | 355 950 | 1368 | 12,7 | 13,5 | 16 GTY | FFVB676 (27×27) | ✅ Да — та же карта шариков |
| XCKU5P | 474 600 | 1824 | 16,9 | 18,0 | 16 GTY | FFVB676 (27×27) | ✅ Основная цель |
| XCKU9P | 599 550 | 2520 | 32,1 | 0 | 28 каналов GTH | FFVE900 (31×31) | ❌ Более крупный корпус |
| XCKU11P | 653 100 | 2928 | 21,1 | 22,5 | 32 канала GTH + 8 каналов GTY | FFVA1156 (35×35) | ❌ Более крупный корпус |
| XCKU15P | 1 143 450 | 1968 | 34,6 | 36,0 | 44 канала GTH + 32 канала GTY | FFVA1760 (42,5×42,5) | ❌ Намного более крупный корпус |
Таблица 5: Сравнение и матрица миграции семейства Kintex UltraScale+ | Источник: AMD DS890 v4.8 | Подготовлено: icallin.com
5-Проверенная модель матрицы закупок
Для закупочных команд, ищущих немедленные варианты закупки, ниже приведена матрица пяти проверенных вариантов Kintex UltraScale+, доступных через отслеживаемые запасы icallin.com. Каждая из перечисленных ниже моделей подтверждена с помощью рендеринга в реальном времени в headless-браузере, чтобы гарантировать наличие активных и пригодных для заказа страниц с подробной информацией о товаре — это исключает риск нерабочих ссылок или ошибок 404.
| Приоритет | Номер детали | Логические ячейки | DSP | Трансиверы | Корпус | Температурный класс | Соответствие |
|---|---|---|---|---|---|---|---|
| 🟢 Основной | XCKU5P-2FFVB676I | 474 К | 1824 | 16 GTY | FFVB676 | Промышленный | В наличии — отправка немедленно |
| 🟢 Совместимо | XCKU3P-2FFVB676I | 355 тыс. | 1368 | 16 GTY | FFVB676 | Промышленное исполнение | Понижающая замена с совместимостью по выводам |
| 🟡 Бюджет | XCKU5P-1FFVB676I | 474 тыс. | 1824 | 16 GTY | FFVB676 | Промышленный | То же кристалл, скорость -1 |
| 🟡 Обновление | XCKU11P-1FFVA1156E | 653 тыс. | 2928 | 32 канала GTH + 8 каналов GTY | FFVA1156 | Расширенная | Больше логики и трансиверов |
| 🟡 Средний диапазон | XCKU9P-2FFVE900I | 599 тыс. | 2520 | 28 каналов GTH | FFVE900 | Промышленное исполнение | Сбалансированный путь модернизации |
Таблица 6: Проверенная матрица закупок для 5 моделей FPGA Kintex UltraScale+ | Составлено: icallin.com
Часто задаваемые вопросы
Q1: Каково текущее время производственного цикла для XCKU5P-2FFVB676I и почему оно такое продолжительное?
По состоянию на второй квартал 2026 года срок поставки микросхемы XCKU5P-2FFVB676I с завода через авторизованную дистрибьюторскую сеть AMD составляет приблизительно 22 недели. Такой увеличенный срок обусловлен в первую очередь ограничениями выделения пластин по техпроцессу TSMC 16 нм FinFET+: AMD отдаёт приоритет запуску производства пластин для своих семейств изделий Versal AI Edge и Zynq UltraScale+ MPSoC, которые обеспечивают более высокую рентабельность на рынке ускорителей искусственного интеллекта. Кроме того, спрос, связанный с развертыванием 5G mMIMO, и приоритетные распределения для оборонной промышленности и аэрокосмического сектора дополнительно сокращают объём коммерчески доступных поставок. Наиболее эффективной стратегией обхода данной очереди является закупка у проверенных независимых дистрибьюторов, таких как icallin.com, имеющих на складе готовые партии.
Вопрос 2: Можно ли использовать XCKU3P-2FFVB676I в качестве более дешёвой альтернативы с тем же расположением контактов на печатной плате?
Да. Микросхема XCKU3P-2FFVB676I использует тот же корпус FFVB676 (27×27 мм, 676 шариков, шаг 1,0 мм) с идентичной разводкой шариков, что и XCKU5P. Она предоставляет 355 950 логических ячеек (75 % от KU5P), 1368 блоков DSP (75 %) и те же 16 трансиверов GTY со скоростью 32,75 Гбит/с. Если использование ресурсов в вашем проекте на KU5P составляет менее 75 % для логики и блоков DSP, то KU3P сможет вместить данный проект без изменения печатной платы. Битстрим необходимо перегенерировать в Vivado с целевой микросхемой KU3P, однако изменения HDL-кода не требуются при соблюдении ограничений по ресурсам.
Вопрос 3: Как проверить подлинность XCKU5P, приобретённого у посредника, и убедиться, что он не поддельный?
Высокостоимостные ПЛИС, такие как XCKU5P, являются основными объектами подделки. Ключевые методы проверки включают: (1) визуальный осмотр — проверка качества лазерной маркировки (должно быть однородным), правильного расположения логотипа AMD/Xilinx согласно уведомлению о технических изменениях PCN XCN24003, а также отсутствия признаков нанесения чёрного покрытия поверх корпуса (blacktopping) или повторной шлифовки поверхности; (2) проверка идентификатора устройства через JTAG — подключение устройства по интерфейсу JTAG и чтение 32-битного регистра идентификатора устройства, значение которого должно соответствовать ожидаемому для XCKU5P (см. таблицу идентификаторов устройств AMD в документе UG570); (3) считывание Device DNA — каждый оригинальный чип серии UltraScale+ содержит уникальный, записанный на заводе 96-битный идентификатор Device DNA, который можно считать с помощью примитива DNA_PORTE2; (4) рентгеновская инспекция — проверка соответствия размеров кристалла и конфигурации проволочных соединений (bond wire pattern) техническим спецификациям оригинального XCKU5P. Приобретение компонентов у проверенных поставщиков, например icallin.com, с полной документацией, обеспечивающей прослеживаемость (сертификат происхождения COC, коды партии и даты выпуска, подтверждение поставки через авторизованные каналы), является наиболее надёжной стратегией предотвращения приобретения подделок.
Вопрос 4: Каковы ключевые различия между XCKU5P-2FFVB676I (промышленное исполнение) и XCKU5P-2FFVB676C (коммерческое исполнение)?
Основное различие заключается в диапазоне рабочих температур. Вариант -I (промышленный) работает при температуре перехода от -40 °C до +100 °C, тогда как вариант -C (коммерческий) рассчитан на диапазон от 0 °C до +85 °C. Кремниевый кристалл идентичен — градация по температуре отражает гарантии, связанные с испытаниями и характеризацией. Для любого применения, подвергающегося воздействию окружающей среды с температурой ниже нуля (телекоммуникационные шкафы на открытом воздухе, военные платформы, промышленное оборудование в холодных климатах) или повышенных тепловых нагрузок (закрытые промышленные корпуса без активного охлаждения), использование варианта -I обязательно. Надбавка к цене за промышленный класс обычно составляет от 15 до 30 % по сравнению с коммерческим.
Вопрос 5: Изменяет ли ребрендинг AMD (PCN XCN24003) форму, габариты или функциональность XCKU5P?
№. PCN XCN24003, выпущенный в мае 2024 г., касается исключительно перехода от логотипа и фирменного стиля Xilinx к логотипу и фирменному стилю AMD на физических изделиях и упаковочных материалах. Абсолютно никаких изменений в кремнии, корпусе, электрических характеристиках, временных параметрах или показателях надёжности не предусмотрено. Изделия XCKU5P с маркировкой AMD функционально идентичны изделиям с маркировкой Xilinx. Командам по закупкам следует обновить свои системы управления качеством (QMS) и списки утверждённых поставщиков (AVL), чтобы принимать изделия с обеими маркировками. Ожидается поставка смешанных партий, содержащих как изделия с маркировкой Xilinx, так и изделия с маркировкой AMD, до полного исчерпания существующих запасов изделий с маркировкой Xilinx.
Q6: Какое энергопотребление у XCKU5P-2FFVB676I при типовых рабочих нагрузках 5G?
Потребление энергии сильно зависит от конкретного проекта. Инструмент AMD Vivado Power Estimator обеспечивает наиболее точные оценки для конкретных проектов. В качестве ориентировочного значения для рабочей нагрузки DFE 5G, использующей примерно 65 % ячеек LUT, около 80 % блоков DSP и 8 трансиверов GTY на скорости 25 Гбит/с: общее энергопотребление устройства обычно находится в диапазоне 8–12 Вт, включая питание VCCINT (основная логика, ~4–6 Вт), VCCBRAM (~0,5–1 Вт), VCCAUX (~0,3–0,5 Вт) и VCCO/MGTAVCC/MGTAVTT (питание интерфейсов ввода-вывода и трансиверов, ~3–5 Вт). Тепловой дизайн должен обеспечивать температуру кристалла ниже 90 °C при наихудших условиях окружающей среды с использованием значений θJA или θJC из тепловых моделей AMD. Корпус FFVB676 поддерживает как использование теплоотводов, так и охлаждение за счёт принудительной циркуляции воздуха.
Заключение
XCKU5P-2FFVB676I занимает ключевую позицию в цепочке поставок полупроводников: он является ориентиром соотношения цены и производительности в семействе Kintex UltraScale+ от AMD, кремниевым «двигателем» радиоблоков 5G и ускорителей искусственного интеллекта на периферии сети, а также одним из наиболее дефицитных ПЛИС на современном рынке. Сроки изготовления на заводе составляют 22 недели, цены на спотовом рынке неуклонно растут, а риск приобретения поддельных изделий через брокерские каналы возрастает; в связи с этим стратегия закупки данного устройства вышла на уровень обсуждения на уровне совета директоров во многих OEM-компаниях.
Спецификации говорят сами за себя: 474 600 логических ячеек, 1824 среза DSP48E2, обеспечивающих свыше 1,4 TMAC/с, 34,9 Мб встроенной памяти, включая 18 Мб UltraRAM, и 16 трансиверов GTY со скоростью 32,75 Гбит/с — всё это размещено в компактном корпусе FFVB676 размером 27×27 мм, рассчитанном на промышленную эксплуатацию в диапазоне температур от −40 °C до +100 °C. Ни один из существующих конкурентов не предлагает FPGA-семейство с таким сочетанием плотности обработки сигналов, пропускной способности трансиверов и объёма встроенной памяти при аналогичных габаритах и энергопотреблении.
Для закупочных команд, ориентирующихся на этом рынке, дальнейший путь требует как стратегического планирования, так и тактического исполнения. Совместимость посадочного места FFVB676 с XCKU3P обеспечивает немедленный резервный вариант. Гибкость выбора скоростной категории (–1, –2, –3) в рамках одного и того же корпуса позволяет оптимизировать соотношение стоимости и производительности. А наличие проверенного спотового запаса от прослеживаемых источников служит окончательной защитой от неопределённости сроков изготовления на заводе.
icallin.com поддерживает наличие в наличии XCKU5P-2FFVB676I в заводской упаковке с полной прослеживаемостью для немедленной отправки — сертификат соответствия, документация по партии и дате изготовления, а также подтверждение соответствия директиве REACH предоставляются по запросу.
