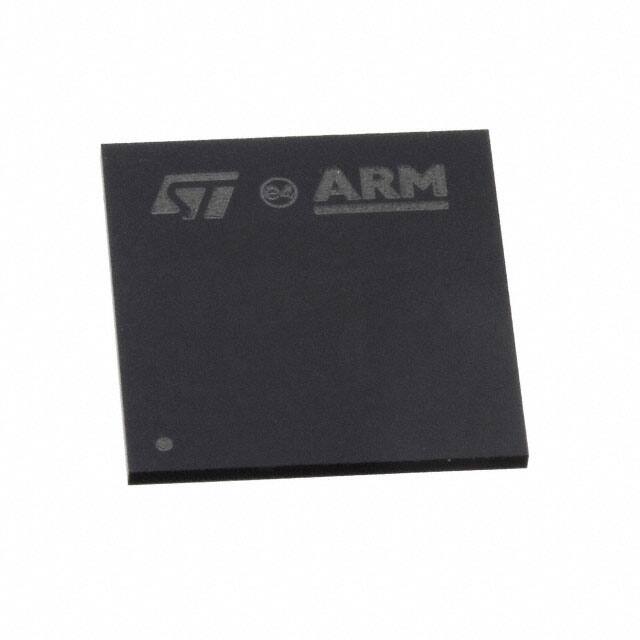

STM32F765NIH6                   Описание

 Устройства STM32F765xxSTM32F767xxSTM32F768Ax и STM32F769xx основаны на высокопроизводительном 32-битном RISC-ядре ARM Cortex-M7, работающем на частоте до 216 МГц. Ядро Cortex-M7 имеет блок плавающей запятой (FPU), который поддерживает команды обработки данных с двойной и одинарной точностью ARM и типы данных. Оно также реализует полный набор команд DSP и блок защиты памяти (MPU), который повышает безопасность приложений.Устройства STM32F765xxSTM32F767xxSTM32F768Ax и STM32F769xx включают встроенные высокоскоростные памяти с Flash-памятью до 2 Мбайт, 512 Кбайт SRAM (включая 128 Кбайт RAM TCM данных для критических данных реального времени), 16 Кбайт RAM TCM инструкций (для критических процедур реального времени), 4 Кбайт резервного SRAM, доступного в режимах низкого энергопотребления, и обширный набор улучшенных I/O и периферийных устройств подключенных к двум шинам APB, двум шинам AHB, 32-битной матрице мульти-AHB шин и мульти-уровневой межсетевой связи AXI, поддерживающей доступ к внутренним и внешним памям.

STM32F765NIH6                        Особенности

.Ядро: 32-битное ARM Cortex-M7 CPU с

DPFPU, ускорителем ART и кэшем L1 (16 Кбайт I/D кэш), позволяющим выполнять

без ожидания из встроенной Flash и внешней памяти до 216 МГц, MPU

462 DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1) и команды DSP. Памяти

- До 2 Мбайт Flash-памяти, организованной

в два банка, позволяющей читать во время записи. - SRAM: 512 Кбайт (включая 128 Кбайт

RAM TCM данных для критических данных реального времени + 16 Кбайт RAM TCM инструкций (для критических процедур реального времени) + 4 Кбайт резервного SRAM

- Гибкий контроллер внешней памяти с до

32-битной шиной данных: SRAM, PSRAM, SDRAM/LPSDR SDRAM, NOR/NAND памяти

Двойной режим Quad-SPI. Графика

- Ускоритель Chrom-ART (DMA2D)

аппаратный графический ускоритель, обеспечивающий улучшенный графический пользовательский интерфейс. - Аппаратный кодек JPEG

- Контроллер LCD-TFT, поддерживающий до XGA

разрешения

-- Контроллер хоста MIPIDSI, поддерживающий до

720p 30 Гц разрешения

Управление тактовыми сигналами, сбросом и питанием

- Питание приложения и I/O от 1.7 В до 3.6 В. - POR, PDR, PVD и BOR. - Выделенное питание USB

- Кварцевый генератор 4-26 МГц

- Внутренний RC 16 МГц, откалиброванный на заводе (точность

1%)

- Осциллятор 32 кГц для RTC с калибровкой. - Внутренний RC 32 кГц с калибровкой

STM32F765NIH6                    Применения

Приводы двигателей и управление приложениями

Медицинское оборудование

Промышленные приложения ПЛК, инверторы автоматические выключатели

 Принтеры и сканеры

Системы сигнализации видеодомофоны и HVAC

 Бытовая аудиоаппаратура

Мобильные приложения Интернет вещей

Носимые устройства, умные часы
