Калькулятор закона Ома

Закон Ома: руководство и обзор калькулятора

Введение

Для некоторых проводников электричества электрический ток, проходящий через них, прямо пропорционален приложенному напряжению. Эта зависимость основана на том, что скорость дрейфа зарядов в материале пропорциональна электрическому полю в проводнике.

Сопротивление — это отношение напряжения к току. Если это отношение остаётся постоянным в широком диапазоне напряжений, материал считается «омическим». Если сопротивление вещества известно, то силу тока можно предсказать, используя фундаментальную зависимость, известную как закон Ома.

Обзор калькулятора закона Ома

Калькулятор закона Ома — это удобный инструмент для определения математической взаимосвязи между напряжением, током и сопротивлением в проводнике. Эти формулы являются основополагающими в электротехнике и электронике. Понимание того, как вычислять эти величины, а также мощность, имеет решающее значение для анализа электронных цепей.

---

Объяснение закона Ома

Что такое закон Ома?

Закон Ома утверждает, что если все физические параметры (например, температура) остаются постоянными, то напряжение на проводнике прямо пропорционально току, протекающему через него. Сопротивление ($R$) является коэффициентом пропорциональности в этом уравнении и измеряется в омах ($\Omega$).

Как это работает?

Закон Ома определяет, как ток проходит через сопротивление при приложении определённого электрического потенциала (напряжения). Это часто сравнивают с потоком воды по трубе:

• Напряжение ($V$): Представляет собой давление воды.
• Текущий ($I$): Представляет объём протекающей воды.
• Сопротивление ($R$): Представляет собой размер трубы.

Более высокое давление (напряжение) или более широкая труба (меньшее сопротивление) приводят к увеличению потока воды (тока).

Закон Ома (постоянный ток)

Это соотношение описывает связь между напряжением ($V$), током ($I$) и сопротивлением ($R$).

1. Формула напряжения Напряжение $V$ в вольтах ($V$) равно току $I$ в амперах ($A$), умноженному на сопротивление $R$ в омах ($\Omega$):

V = I \times R

2. Формула мощности Мощность $P$ в ваттах ($W$) равна напряжению $V$, умноженному на ток $I$:

P = V \times I

3. Формула сопротивления Сопротивление можно рассчитать как частное от деления напряжения на ток:

R = \frac{V}{I}

4. Текущая формула Ток равен напряжению, делённому на сопротивление:

I = \frac{V}{R}

Примечание: Закон Ома строго применим к омическим материалам (таким как металлы и керамика) при постоянных условиях. Нелинейные устройства, такие как полупроводники и изоляторы, могут не строго соблюдать эту линейную зависимость.

Формула закона Ома для переменного тока

В цепях переменного тока (AC) сопротивление заменяется импедансом ($Z$).

Напряжение в переменном токе:

V = I \times Z

(где $Z$ — импеданс в Ом)

Комплексная мощность ($S$) в вольт-амперах ($В·А$):

S = V \times I

---

Визуальные пособия: Треугольник и Колесо

Треугольник закона Ома

Треугольник Ома — это визуальный инструмент, помогающий запомнить три основные формулы. Напряжение ($V$) всегда находится в верхней части, а сила тока ($I$) и сопротивление ($R$) — в нижней.

• Чтобы найти сопротивление ($R$): Закройте $R$. Вы видите $V$ над $I$. R = \frac{V}{I}
• Чтобы найти ток ($I$): Закройте $I$. Вы видите над . I = \frac{V}{R}

Колесо закона Ома (колесо мощности)

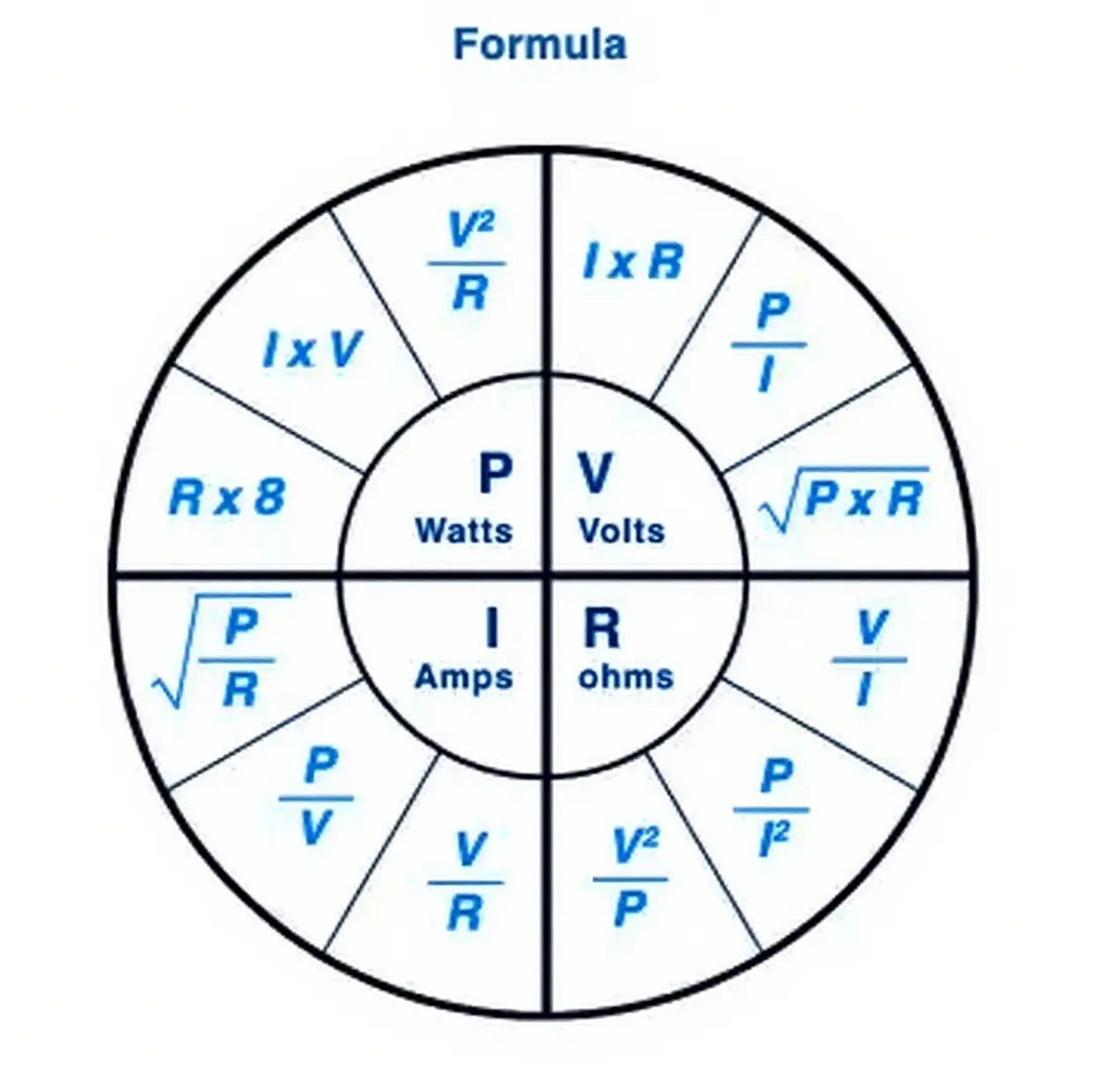

«Колесо формул» объединяет закон Ома и формулу мощности ($P = VI$), чтобы показать взаимосвязи между мощностью ($P$), током ($I$), напряжением ($V$) и сопротивлением ($R$). В результате образуются четыре квадранта, каждый из которых содержит три формулы для вычисления конкретной переменной.

Как использовать силовое колесо

1. Определите целевую переменную: решите, какую переменную вам нужно найти (P, R, I или V).
2. Определите известные величины: определите, какие две переменные вам уже известны.
3. Выберите формулу: найдите четверть, соответствующую вашей целевой переменной, и выберите формулу, использующую ваши две известные переменные.
4. Решите: Подставьте свои числа и выполните вычисления.

Совет: Всегда убедитесь в согласованности единиц измерения (например, преобразуйте миллиамперы в амперы или килоомы в омы) перед выполнением расчётов.

---

Практический пример

Сценарий 1: У вас есть лампочка на 120 вольт (V), потребляющая ток 0,625 ампера (I). Каково её сопротивление?

• Формула: $R = \frac{V}{I}$
• Расчёт: $120 / 0.625 = 192$
• Результат: Сопротивление составляет 192 $$.

Сценарий 2: Вы знаете текущий ток ($I$) и сопротивление нити накала ($R$). Можете ли вы найти напряжение? Да, используя треугольник:

• Формула: $V = I \times R$

---

Как рассчитать с помощью закона Ома

Вы можете определить значения в любой цепи за три простых шага:

1. Перечислите известные значения: Запишите известные вам переменные (например, $V = 12\,\text{В}$, $R = 100\,\Omega$).
2. Определите неизвестную величину: Запишите переменную, которую необходимо найти (например, $I = ?$).
3. Примените формулу: используйте стандартную формулу $$ (или её вариации) для решения.

Определения:

• Ток ($I$): Поток электронов, измеряемый в амперах.
• Напряжение ($V$): Электрическое давление или разность потенциалов, измеряемая в вольтах.
• Сопротивление ($R$): Противодействие протеканию тока, измеряется в омах.

Заключение

Закон Ома прост, но чрезвычайно важен для проектирования всех электрических цепей. Зная всего два из трёх параметров, вы легко можете определить третий. Этот краеугольный камень электротехники лежит в основе функционирования каждой электрической цепи — от самой простой карманной фонарика до самой сложной материнской платы.
