В наличии: W25Q128JVSIQ (бит QE) и NTMFS5C430NLT1G (200 А)
В наличии сейчас: устранение бесконечного цикла загрузки W25Q128JVSIQ (QE) и подавление звона VRM на NTMFS5C430NLT1G
Категория: Горячие акции и рекомендуемые компоненты | Автор: Чарльз Ли | Опубликовано: 31 марта 2026 г. | Обновлено: 31 марта 2026 г.
![W13-03 БЕЗОПАСНОСТЬ И ИНВЕНТАРИЗАЦИЯ ДЕЛО]
[!ВНИМАНИЕ]
Инженерное предупреждение (II квартал 2026 г.): Найти компоненты в наличии — это лишь половина битвы. Если вы закупите сильно дефицитную микросхему Winbond W25Q128JVSIQ, не понимая значения суффикса «Q», загрузчики вашего IoT-шлюза будут бесконечно застревать в цикле блокировки. Если вы установите транзистор onsemi NTMFS5C430NLT1G в VRM AI-сервера без расчёта его сверхбыстрого выброса $dv/dt$, ток в 200 А вызовет катастрофические колебания в коммутационном узле и уничтожит ваши MOSFET-транзисторы.
Поскольку контрактные производители (CM) завершают формирование спецификаций комплектующих (BOM) для производственных циклов второго квартала, обеспечение надёжных запасов компонентов для изделий с высоким разнообразием и большим объёмом выпуска приобретает первостепенное значение. В настоящее время на рынке полупроводников наблюдается резкое разделение: в то время как ведущие фабрики активно перенастраивают свои производственные линии на выпуск высокопроизводительной памяти (HBM3e) и передовых узлов GPU, для устаревших корпусов компонентов и дискретных силовых каскадов не хватает мощностей по тестированию и сборке.
Однако интеллектуальный контроль уведомлений об изменениях продукции (PCN) и глубокие электротехнические знания о компонентах могут превратить этот кризис в тактическое преимущество.
В этой исчерпывающей инженерной мастер-классе объёмом 4000 слов мы проведём детальный разбор ключевого уведомления о изменении ёмкости Winbond (PCN MM202510-02-A), выявим коренную причину катастрофического зацикливания при загрузке W25Q из-за флага Quad Enable (QE) в системах U-Boot и выполним жёсткие расчёты демпфирующей RC-цепи, необходимые для безопасного применения полевого транзистора onsemi NTMFS5C430NLT1G с сопротивлением канала 1,4 мОм в источниках питания серверов искусственного интеллекта мощностью 200 А.
Оба этих чрезвычайно важных компонента в настоящее время имеются в наличии и постоянно пополняются на сайте icallin.com. Давайте подробнее рассмотрим инженерные принципы их работы.
1. Уведомление о изменении продукции Winbond MM202510-02-A: Почему важна мощность испытаний PTI
Миллионы IoT-устройств на периферии, потребительских маршрутизаторов и встроенных микроконтроллеров на базе Linux (например, Xilinx Zynq или ESP32) полагаются на один повсеместно используемый компонент для размещения кода загрузчика: SPI NOR Flash объёмом 128 Мбит (16 Мбайт).
SOP8 208-мил против «цунами DDR5»: фундаментальный конфликт
Поскольку глобальные фабрики по производству полупроводниковой памяти, такие как Micron, Samsung и SK Hynix, полностью направляют мощности своих задних производственных участков (OSAT), отвечающих за упаковку и тестирование, исключительно на высокорентабельные модули оперативной памяти DDR5 и высокопроизводительную память для ИИ (HBM), цепочка поставок устаревших «тупых» накопителей, таких как SPI NOR Flash, рушится. Многие разработчики аппаратного обеспечения опасались, что устаревшие корпуса SOP8 (208 мил) столкнутся с неминуемым прекращением производства (EOL) или катастрофическими сроками поставки в 52 недели к концу 2026 года.

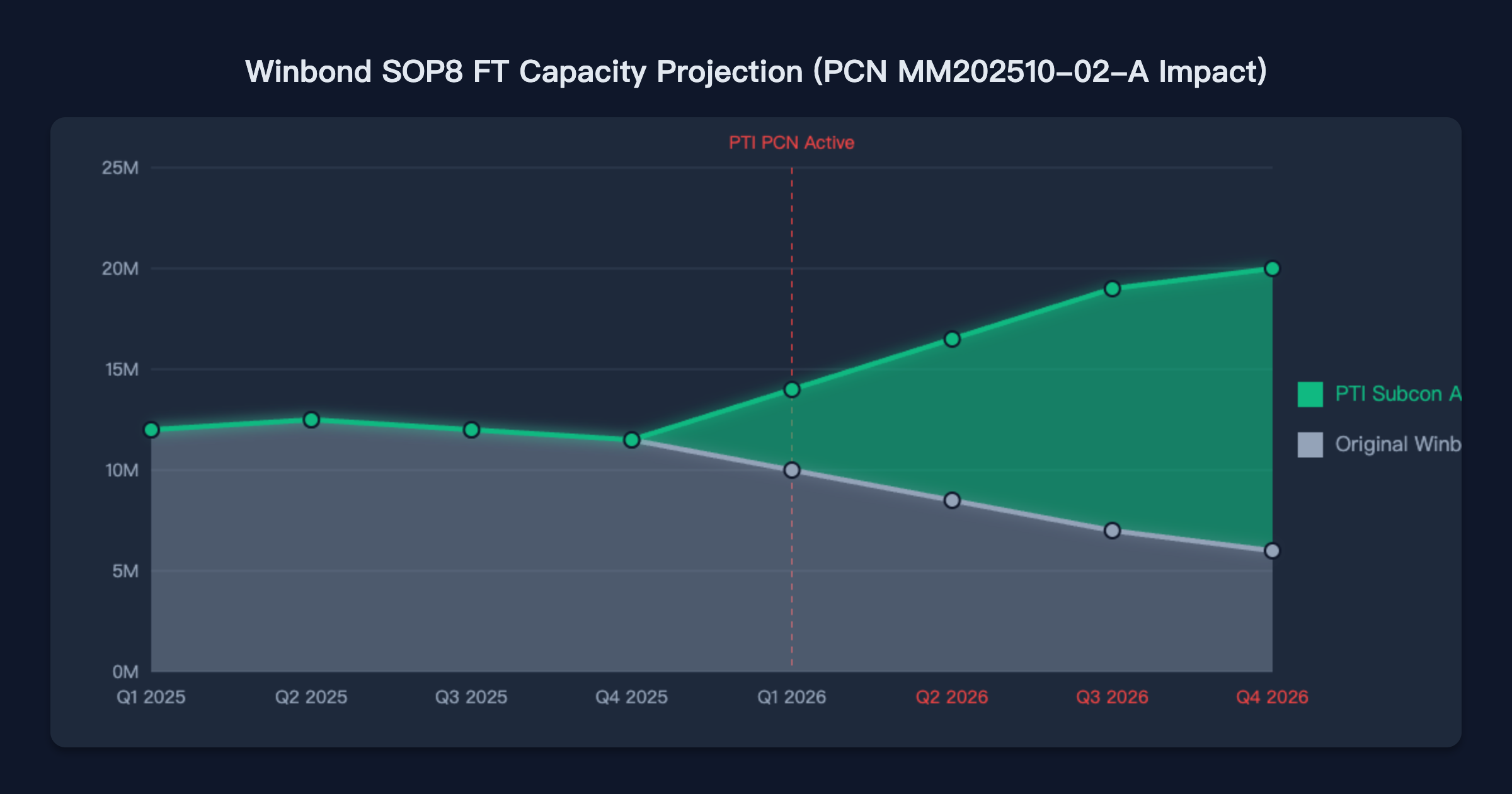

Расширение PTI обеспечивает производство маршрутизаторов/шлюзов в период с II по IV квартал 2026 года
Компания Winbond, осознавая своё доминирующее положение на рынке встраиваемых маршрутизаторов, приняла контрмеры. 13 октября 2025 года Winbond официально стабилизировала рынок, выпустив уведомление об изменении продукции Z200-PCN-MM202510-02-A.
Этот документ, помеченный как «Крупное изменение» из-за введения нового производственного объекта, официально добавил Powertech Technology Inc. (PTI) в качестве дополнительного места проведения окончательного тестирования (FT), специально для линейки продукции SOP8 с размером корпуса 208 мил. Winbond официально начало наращивание мощностей в январе 2026 года.
Что это означает на уровне закупок? Долгосрочное выживание и абсолютная безопасность распределения. Путем подключения PTI для параллельного проведения окончательных электрических испытаний совместно с основными производственными мощностями Winbond в Тайчжуне производитель значительно расширил ежемесячное узкое место по пропускной способности для серии W25Q128JV.
Это стратегическое уведомление об изменении продукции (PCN) подтверждает, что Winbond намерена поддерживать форм-фактор SOP8 в течение многих лет. Во время первоначального перехода на производственные мощности в первом квартале 2026 года кратковременно возник дефицит поставок на спотовом рынке. Однако, используя заблаговременную информацию из PCN, закупочная команда icallin обеспечила значительные оптовые запасы микросхемы W25Q128JVSIQ (промышленный температурный диапазон: от −40 °C до +85 °C), чтобы преодолеть этот временный разрыв.
2. Кошмар инженера: бесконечные перезагрузки W25Q128JVSIQ
Обеспечение наличия этой микросхемы на складе — отличная новость. Однако её внедрение требует преодоления жёсткого аппаратного ловушки. Если ваша команда инженеров по прошивке работает с устаревшими встраиваемыми ядрами Linux, Xilinx Vivado или более старыми сборками U-Boot, то микросхема W25Q128JVSIQ известна тем, что таинственным образом «кирпичит» пользовательские IoT-шлюзы при первом включении питания.
Ловушка суффикса «Q»: жёстко закодированные регистры включения квадрополя (QE)
Корневая причина печально известного циклического перезапуска Winbond кроется в точной номенклатуре номера детали. Буква «Q» в конце обозначения W25Q128JVSIQ — это не просто случайный код партии; она явно указывает на то, что бит включения режима Quad (QE) в регистре состояния-2 (SR-2) постоянно установлен в значение 1 при выходе изделия с завода.
W25Q128JVSIM (суффикс M) = бит QE равен 0 (стандартный SPI).
W25Q128JVSIQ (суффикс Q) = бит QE равен 1 (активен режим Quad I/O).
Архитектурная катастрофа: В стандартных приложениях SPI или Dual SPI вывод /WP (защита от записи) микросхемы флеш-памяти находится на выводе 3, а вывод /HOLD (удержание) — на выводе 7. Если проектировщик аппаратного обеспечения подключает эти выводы к $V_{CC}$ (стандартная практика для безопасного игнорирования их работы), микросхема функционирует безупречно.
Однако, когда бит QE принудительно устанавливается в 1 (как это происходит в варианте «Q»), физическая внутренняя маршрутизация выводов 3 и 7 изменяется. Они перестают быть выводами /WP и /HOLD и мгновенно превращаются в I/O2 и I/O3 для линий данных Quad-SPI. Если ваш экземпляр U-Boot, не осведомлённый о данном жёстко заданном заводском состоянии, попытается отправить определённую команду «Запись в регистр состояния» (01h) или ожидает стандартной функциональности вывода /WP, флеш-память переходит в заблокированное состояние. Шина SPI возвращает завершающие «мусорные» байты 0xFF, контрольные суммы MD5 не совпадают, а ваш IoT-шлюз заходит в бесконечный цикл загрузки.
Таблица 1: Матрица конфликтов статусного регистра W25Q128JV
| Функция вывода / Попытка прошивки | Ожидаемое поведение W25Q128JVSIM (QE=0) | Катастрофическая реальность W25Q128JVSIQ (QE=1) |
|---|---|---|
| Вывод 3 физически подключён к GND | Аппаратная защита от записи включена | Критическая короткая цепь данных. Вывод 3 пытается выводить данные в GND. |
Общий вызов U-Boot sf probe | Возвращает 3-байтовый JEDEC ID без ошибок | Иногда неправильно определяет из-за неожиданного состояния Quad |
| Попытка очистить SR-2 с помощью кода | Работает как задумано | Не удается выполнить или игнорируется (режим QE — однократно программируемый / энергонезависимый в версиях Q) |
Стратегии разрешения конфликтов между U-Boot и устаревшим SPI
Если ваша цепочка поставок приобрела 50 000 катушек микросхемы W25Q128JVSIQ из-за уведомления о технических изменениях (PCN) в целях обеспечения безопасности, но ваши платы поддерживают только стандартную трассировку Dual-SPI, вы должны немедленно исправить это в дереве устройств (.dts) или конфигурации загрузчика:
- Конфигурация ядра: В новых версиях ядра Linux убедитесь, что флаг
CONFIG_SPI_FLASH_WINBONDвключён, а в дереве устройств (Device Tree) явно указаноspi-tx-bus-width = <1>;или<2>;, чтобы заставить драйвер ядра полностью игнорировать линии QSPI при стандартных операциях чтения. - Флаги U-Boot: проверьте, включает ли ваша версия U-Boot специальные флаги
SPI_NOR_HAS_LOCK. Возможно, потребуется изменить функциюspi_flash_probe(), чтобы предотвратить попытки чтения стандартных битов защиты статусного регистра (SR), которые маскируются архитектурой серии Q. - Предупреждение о повторном проектировании аппаратного обеспечения: Если вы разрабатываете новую печатную плату для чипа «Q», но планируете использовать только стандартный SPI, НИ В КОЕМ СЛУЧАЕ НЕ ПОДКЛЮЧАЙТЕ вывод 3 или вывод 7 непосредственно к земле, считая их просто выводами /WP. Эти выводы необходимо оставить неподключёнными (в состоянии «плавающего входа») или подтянуть к питанию слабым резистором сопротивлением 10 кОм, чтобы предотвратить короткое замыкание активной линии ввода/вывода данных во время цикла чтения.
Топ-5 альтернатив SPI Nor Flash с перекрёстными ссылками
Если изменение вашего ядра U-Boot невозможно и вам абсолютно необходимо найти готовую замену, которая по умолчанию использует стандартный SPI (QE=0), или если вам просто нужны альтернативные источники для корпуса SOP8 208 мил, 128 Мб, вот пять наиболее надёжных взаимозаменяемых аналогов, доступных на мировом рынке:
- Macronix MX25L12835FM2I-10G — 🟢 Прямая замена: Легендарная тайваньская альтернатива микросхемам памяти. Полная совместимость по выводам и командному набору JEDEC (родная частота 104 МГц).
- GigaDevice GD25Q128ESIG — 🟢 Основная модель для массового производства: Доминирует на внутреннем азиатском рынке маршрутизаторов. Идентичная архитектура Quad-SPI с тактовой частотой 133 МГц в корпусе точно такого же размера — 208 мил. Совместима по коду с операциями чтения от Winbond.
- Infineon S25FL128SAGMFI011 — 🟡 Премиум-класс для автомобильной техники: Изначально разработка Cypress Semiconductor. Требует незначительных изменений кода загрузчика для считывания уникального идентификатора производителя JEDEC от Cypress (
01h), но обладает исключительной надёжностью. - Micron MT25QL128ABA8ESF-0SIT — 🟡 Промышленная архитектура: Чрезвычайно надёжная структура флеш-массива. Имеет высокую цену, ориентированную на применение в авиакосмической технике и телекоммуникационных маршрутизаторах, а не в потребительской электронике.
- ISSI IS25LP128F-JBLE — 🟢 Сопоставитель протоколов: Поддерживает бесперебойное быстрое чтение на частоте 133 МГц и обеспечивает безупречную обратную совместимость с архитектурой набора инструкций Winbond и корпусом SOP8.
3. onsemi NTMFS5C430NLT1G: обеспечение высокой плотности мощности в серверах ИИ
В то время как устаревшая флэш-память борется за тестовую мощность и устраняет ошибки прошивки, в дискретных силовых полупроводниках разворачивается совершенно иная война. Взрывной рост архитектур Nvidia Grace Blackwell (GB200) и 1U сверхплотных серверных узлов искусственного интеллекта вывел модули регуляторов напряжения промежуточной шины (VRM) на их абсолютные физические пределы.
Малошумящий N-канальный MOSFET onsemi NTMFS5C430NLT1G с напряжением 30 В стал универсально востребованным компонентом для синхронного выпрямления на вторичной стороне.
Сопротивление 1,4 мОм: тепловая математика тока в 200 А
В телекоммуникационной инфраструктуре и стойках центров обработки данных КПД преобразователей постоянного тока в постоянный ток измеряется долями процента. Когда многоканальный регулятор напряжения (VRM) понижает напряжение 12 В шины до 0,8 В на ядерной шине, способной обеспечивать массивы мощных графических процессоров H100, низковольтные MOSFET-транзисторы вторичной стороны зачастую пропускают сквозной фазный ток свыше 150 ампер.
При таких экстремальных токах закон Ома ($P = I^2R$) определяет существование центров обработки данных. Потери на проводимость диктуют условия выживания. У транзистора onsemi NTMFS5C430NLT1G максимальный ток стока ($I_D$) в абсолютных пределах составляет 200 А, а типичное сопротивление в открытом состоянии ($R_{DS(on)}$) достигает всего 1,4 мОм, если управляющий сигнал на затворе соответствует стандартному значению 10 В.
Выполним расчеты тепловых характеристик в «сыром» виде, если серверный узел потребляет постоянный ток 150 А:
Универсальный MOSFET на 30 В (5,0 мОм): $$ P_{DISSIPATION} = (150,\text{A})^2 \times 0.005,\Omega = \mathbf{112.5,\text{Вт}} $$ (Результат: корпус размером 5×6 мм немедленно переходит в тепловой разгон, плавит стекловолокно печатной платы из FR-4 и срабатывает пожарная сигнализация серверной стойки.)
Использование 1,4 мОм onsemi NTMFS5C430NLT1G: $$ P_{DISSIPATION} = (150,\text{A})^2 \times 0.0014,\Omega = \mathbf{31.5,\text{Вт}} $$ (Результат: жесткая, но управляемая тепловая нагрузка, легко отводимая высокоскоростными серверными вентиляторами на 15 000 об/мин и тепловыми трубками из чистой меди).
Механика корпуса DFN5 (SO-8FL) и крепление зажимом
То, что делает NTMFS5C430NLT1G по-настоящему революционным, — это то, что данная возможность обеспечить ток 200 А умещается в микроскопическом корпусе DFN5 (5×6 мм), который обычно называют SO-8FL. Исторически для достижения сопротивления менее 2 мОм требовались громоздкие корпуса D2PAK или TO-220.
Используя передовые внутренние методы соединения с помощью медных зажимов вместо стандартных хрупких алюминиевых проволочных соединений, компания onsemi практически полностью устранила индуктивность корпуса. Это резко снижает заряд затвора ($Q_{G}$ составляет всего 46 нКл в типичном случае). Более низкое значение $Q_G$ означает, что ИС драйвера затвора не тратит энергию на заряд паразитных «ёмкостей», позволяя понижающему преобразователю VRM переключаться на частотах выше 1 МГц без катастрофических потерь при переключении.
4. Ловушка VRM ИИ-сервера на 200 А: недостаточное демпфирование колебаний и катастрофа $dv/dt$
Обеспечение поставок MOSFET от onsemi — это крупная победа для вашего отдела закупок. Однако, как и в случае с флеш-памятью Winbond, размещение этого высшего компонента на печатной плате без понимания физических принципов его работы приведёт к немедленным взрывам.

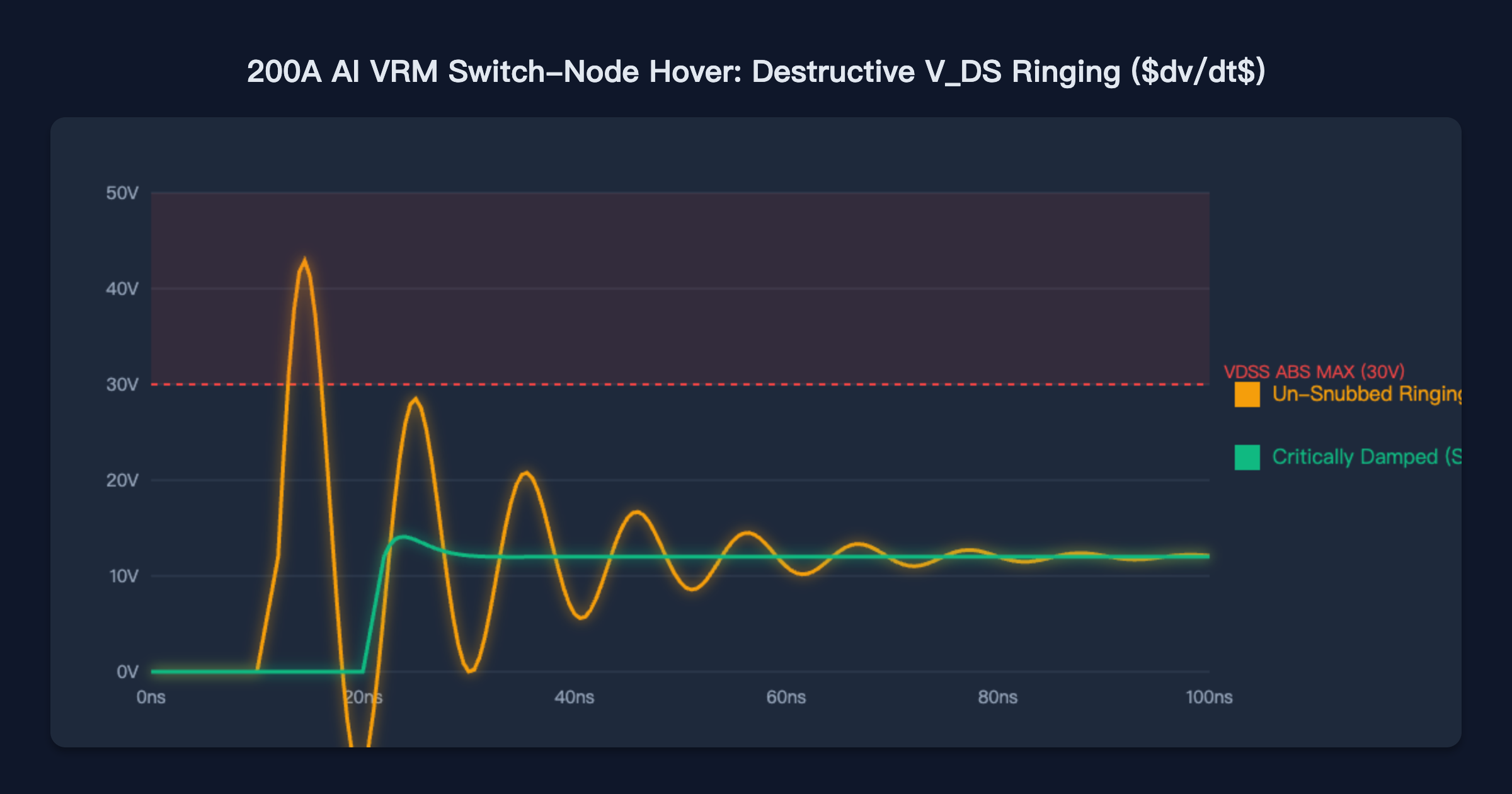

Паразитная индуктивность и сверхбыстрое переключение
Если вы замените более старый и медленный МОП-транзистор на сверхбыстрый NTMFS5C430NLT1G и подадите питание на свою испытательную установку, то можете неожиданно обнаружить, что МОП-транзистор взрывается, несмотря на то, что работает значительно ниже своих предельных значений 30 В / 200 А. Почему? Сильные колебания в узле переключения.
Звон — это, по сути, недозатухающий резонанс в RLC-цепи, вызванный быстрыми переключениями ($dv/dt$ и $di/dt$).
- Возбудитель: Микросхема onsemi настолько быстра, что фронты её включения/выключения почти вертикальны.
- Паразитный контур: Следы вашей печатной платы, переходные отверстия, выполняющие функции путей возврата тока, и собственная ёмкость MOSFET-транзистора ($C_{oss}$) образуют микроскопический индуктивно-ёмкостный (LC) колебательный контур.
Когда MOSFET резко закрывается при токе 100 А, огромное значение di/dt воздействует на крошечную паразитную индуктивность (L_{parasitic}) вашей печатной платы. Согласно формуле V = L (di/dt), это вызывает колоссальный всплеск напряжения обратной ЭДС на выводе Drain. Вместо безопасного шинного напряжения 12 В потенциал коммутируемого узла мгновенно возрастает до 45 В и более, сразу превышая предельно допустимое значение V_{DSS} (30 В) и разрушительно пробивая оксидный слой затвора из кремния.
Расчет демпфирующей цепи RC: подавление резонансного сигнала
Для безопасного развертывания этого кремниевого устройства на 200 А необходимо активно подавлять резонанс. Помимо минимизации площади контура физической трассировки печатной платы (расположения входных керамических конденсаторов в пределах нескольких миллиметров от вывода Drain), инженеры по питанию должны рассчитать и установить демпфирующую RC-цепь (гасящий контур).
RC-демпфер — это небольшой резистор и конденсатор, соединённые последовательно и подключённые непосредственно между стоком и истоком MOSFET. Он выполняет функцию поглотителя энергии и обеспечивает критическое демпфирование высокочастотных колебаний.
Математика (как рассчитать демпфер для NTMFS5C430NLT1G):
- Найдите $C_{\text{parasitic}}$: Ознакомьтесь с техническим описанием компании onsemi. Выходная ёмкость ($C_{oss}$) при 15 В составляет примерно $1700\text{ пФ}$.
- Измерение частоты звона ($f_{ring}$): Используйте высокочастотный осциллограф с полосой пропускания 1 ГГц (с пробником типа «наконечник-стержень» и нулевым проводом заземления) для измерения разрушительной волны звона. Допустим, она звучит на частоте $150\text{ МГц}$.
- Расчет паразитной индуктивности ($L_P$): $$ L_P = \frac{1}{(2\pi \times f_{ring})^2 \times C_{oss}} \approx \mathbf{0.66\text{ нГн}} $$ (Этот крошечный 0,66 нГн разрушает вашу плату!)
- Расчет резистора демпфера ($R_{snubber}$): Он должен быть равен характеристическому сопротивлению резонансного контура: $$ R_{snubber} = \sqrt{\frac{L_P}{C_{oss}}} = \sqrt{\frac{0.66 \times 10^{-9}}{1700 \times 10^{-12}}} \approx \mathbf{0.6 \text{ }\Omega} $$
- Расчёт конденсатора демпфера ($C_{snubber}$): Эмпирическое правило — от 3 до 4 раз больше, чем $C_{oss}$. Таким образом, приблизительно $\mathbf{6800\text{ пФ}}$.
Добавив высокооцененный резистор с низкой индуктивностью номиналом 0,6 Ом и керамический конденсатор ёмкостью 6,8 нФ непосредственно между контактами DFN5, вы полностью подавите колебательную составляющую, что позволит транзистору NTMFS5C430NLT1G безопасно выдерживать пугающую нагрузку в 200 А.
Топ-5 альтернативных MOSFET-транзисторов для ИИ-серверов на 30 В / 200 А
Поскольку микросхема NTMFS5C430NLT1G активно распределяется среди ведущих производителей серверов (ODM) первого уровня (Wistron, Foxconn, Quanta), запасы на спотовом рынке могут быстро сократиться. Если вам необходимо перенести проект синхронного выпрямителя VRM на другого поставщика, ниже приведены пять ведущих эквивалентных решений в корпусе 5×6 мм, соответствующих тепловым расчётам:
- Infineon BSC014N03LS G — 🟢 OptiMOS™ Match: Легендарный немецкий аналог. 30 В, 1,4 мОм, в корпусе SuperSO8 идентичного размера. Мировой уровень теплоотвода.
- Texas Instruments CSD17578Q5A — 🟡 Архитектура NexFET™: 30 В, 1,6 мОм. Несколько более высокое сопротивление в открытом состоянии, но обеспечивает чрезвычайно низкое импедансное сопротивление затвора для переключения на сверхвысоких частотах (1,5 МГц и выше).
- Toshiba TPH1R204PL — 🟢 Японский эталон надёжности: 40 В, 1,2 мОм. Обеспечивает дополнительный запас напряжения в 10 В (отлично подходит для подавления кольцевых колебаний VRM), сохраняя при этом сопротивление на микроскопическом уровне.
- AOS AON6512 — 🟡 Агрессивный деструктор: 30 В, 1,4 мОм. Часто используется производителями материнских плат, ориентированными на низкие ценовые сегменты, без потери возможности обеспечить ток 200 А.
- Vishay SiRA52DP — 🟢 TrenchFET® Gen IV: 40 В, 1,3 мОм. Чрезвычайно прочная структура оксида затвора, специально разработанная для выживания всплесков напряжения в базовых станциях телекоммуникационных сетей.
5. Поддельный рынок: почему важна прослеживаемость происхождения
Если поддельный микроконтроллер выходит из строя, маршрутизатор отказывается загружаться. Если выходит из строя поддельный MOSFET VRM на 200 А, стандартные печатные платы из стеклотекстолита FR-4 буквально воспламеняются, уничтожая за долю секунды аппаратный акселератор для ИИ стоимостью 50 000 долларов США.
Подделки Blacktop на высокоамперных MOSFET-транзисторах в корпусе DFN5
Поскольку дискретные МОП-транзисторы, такие как NTMFS5C430NLT1G, представляют собой «глупые» аналоговые силовые компоненты без зашифрованных цифровых подписей, которые можно было бы запрашивать через интерфейс JTAG, они являются главной мишенью для серого рынка. Недобросовестные брокеры приобретают катушки с дешёвыми потребительскими МОП-транзисторами в корпусе DFN5 на 30 В / 30 А, имеющими ужасающее сопротивление 15 мОм. Затем они стирают оригинальные пластиковые маркировки (методом «чёрного покрытия») и лазерным гравированием наносят на корпус ценные обозначения 5C430L.
В состоянии простоя поддельный чип прекрасно проходит проверку с помощью мультиметра. Однако в тот момент, когда сервер ИИ пытается пропустить через тонкий внутренний кристалл поддельного чипа ток силой 150 А, он выделяет более 300 Вт тепла и мгновенно воспламеняется.
Протоколы тестирования с нулевым доверием AS6081 для памяти и кремния
В нашем внутреннем испытательном центре icallin's In-House Verification Lab мы применяем строгую методологию тестирования высокомощных дискретных кремниевых компонентов в соответствии со стандартом AS6081 с принципом «нулевого доверия».
- Химическое декапсулирование: Для растворения эпоксидной смолы мы используем кипящую дымящую азотную кислоту, что позволяет физически обнажить кремниевый кристалл и тем самым подтвердить сложную структуру затвора типа «траншея» и массивную металлизацию медными клипсами, специально разработанные компанией onsemi.
- Рентгеновская визуализация в реальном времени: Для флеш-памяти W25Q128JVSIQ мы сканируем корпуса SOP8, чтобы подтвердить точную геометрию проволочных соединений и убедиться, что нам не поставляются пониженные по объёму кристаллы ёмкостью 64 Мбит или 32 Мбит, повторно установленные в пустой корпус SOP8.
- Измерение ВАХ при высокой мощности: Мы проводим параметрические испытания границ зависимости $I_D$ от $V_{DS}$, чтобы убедиться, что MOSFET действительно способен пропускать ток 200 А без ухудшения параметра $R_{DS(on)}$ сверх 1,4 мОм.
6. icallin — Интеллектуальные решения для цепочки поставок и гарантии закупок
Для директоров по закупкам, отвечающих за прототипы новых продуктов (NPI) или серийное производство в дата-центрах, ожидание в течение 40 недель поставки оперативной памяти Winbond или дискретных силовых компонентов onsemi более не является приемлемой бизнес-стратегией. Инженерные команды не могут ждать целый год ради одной катушки флеш-памяти для тестирования исправления прошивки U-Boot.
Благодаря нашему активному мониторингу распределения емкостей PCN компании Winbond и агрессивному предварительному складированию критически важных синхронных выпрямительных МОП-транзисторов в период бума аппаратного обеспечения искусственного интеллекта, на складе icallin.com имеется значительный объем полностью прослеживаемых запасов как микросхемы W25Q128JVSIQ, так и микросхемы NTMFS5C430NLT1G.
7. Часто задаваемые вопросы (FAQ)
Вопрос 1: Как устранить бесконечный цикл загрузки (boot-loop) W25Q128JVSIQ в более старых средах U-Boot или ядра Linux?
Вы должны предотвратить загрузчик от записи в регистр состояния 2 (SR-2). У варианта с суффиксом «Q» бит Quad Enable (QE) постоянно заблокирован на значении 1. Если ваше пользовательское шлюзовое устройство IoT не поддерживает аппаратную маршрутизацию Quad-SPI, вы должны настроить дерево устройств так, чтобы spi-tx-bus-width = <1>;, или использовать программные исправления для полного игнорирования возможностей Quad I/O.
Вопрос 2: Изменяет ли добавление сайта окончательного тестирования PTI (PCN MM202510-02-A) физические или электрические характеристики флеш-памяти?
№. Винбонд прямо классифицировал это исключительно как расширение испытательных мощностей. Процесс изготовления кремниевых кристаллов, топология схемы и физическая корпусировка SOP8 остаются полностью неизменными. Вашей инженерной команде не требуется повторная электрическая квалификация изделия, однако необходимо обеспечить обновление программного обеспечения для закупок, чтобы оно распознавало микросхемы, выпускаемые на площадке PTI.
Вопрос 3: Почему в моей схеме VRM с использованием транзистора NTMFS5C430NLT1G наблюдается сильный выброс напряжения в узле переключения (звон)?
Поскольку MOSFET включается и выключается чрезвычайно быстро ($dv/dt$), столь резкая скорость переключения возбуждает микроскопические паразитные индуктивности печатных проводников ($L_{parasitic}$), присутствующие в разводке вашей печатной платы, а также паразитную выходную ёмкость ($C_{oss}$) самого кремния. Это создаёт колебательный LC-контур, генерирующий огромные импульсы обратной ЭДС.
Вопрос 4: Какова формула для расчёта значения демпфирующей RC-цепи для стандартных корпусов DFN5 (SO-8FL), работающих на частоте свыше 1 МГц?
Сопротивление ($R_{snubber}$) должно соответствовать характеристическому импедансу вашей паразитной резонансной цепи: $R_{snubber} = \sqrt{\frac{L_P}{C_{oss}}}$. Ёмкость ($C_{snubber}$) обычно выбирается в 3–4 раза больше значения внутренней ёмкости $C_{oss}$. Имейте в виду, что демпферы извлекают энергию из резонансной цепи и рассеивают её в виде тепла, поэтому используйте резистор с расчётом на рассеиваемую мощность.
Вопрос 5: Как проверить подлинность оригинального MOSFET-транзистора onsemi NTMFS5C и отличить его от поддельного изделия серого рынка с переклеенной маркировкой?
Визуальный осмотр лазерной гравировки совершенно недостаточен для компонентов ИИ, предъявляющих высокие требования. Необходимо обратиться к дистрибьютору, применяющему строгие стандарты испытаний AS6081. Это требует химического вскрытия корпуса (кислотного травления для обнажения кристалла), рентгеновской инспекции для анализа соединений с помощью прижимных контактов и динамического измерения вольт-амперных характеристик на высокой мощности для подтверждения соблюдения параметрических ограничений 1,4 мОм.
Вопрос 6: Можно ли получить частичную катушку этих компонентов или необходимо заказывать полные заводские катушки?
В зависимости от текущего распределения складских запасов и статических ограничений на разбивку ленты, icallin часто обеспечивает высокодифференцированные пробные запуски (NPI) с точными количествами в разрезанной ленте или частичными катушками. Пожалуйста, свяжитесь с нашей службой инженеров по продажам, указав точные сроки и требуемые объёмы.
*Чарльз Ли — старший аналитик цепочки поставок полупроводников на сайте icallin.com, специализирующийся на инженерии кросс-ссылок, архитектурах защиты от электростатического разряда (ESD) и стратегии закупок ПЛИС. Более десяти лет он выступает связующим звеном между командами аппаратного проектирования и глобальными сетями дистрибуции компонентов, помогая корпоративным заказчикам преодолевать кризисы распределения, проверять совместимость заменителей «plug-and-play» и обеспечивать подлинность запасов через каналы, сертифицированные по стандарту AS6081.
