Поддельный стабилизатор TI TPS7B7701QP? Как мы используем стандарт AS6171 для аутентификации
Избегание восстановленных ИС управления питанием Texas Instruments: наш протокол AS6171 для TPS7B7701QP
Категория: Контроль качества и борьба с контрафактом | Автор: Клаус Фишер | Опубликовано: апрель 2026 г. | Последнее обновление: 9 апреля 2026 г.
Ключевые выводы:
- Предупреждение о безопасности цепочки поставок: Стабилизатор напряжения типа LDO Texas Instruments TPS7B7701QP для автомобильной промышленности является одной из главных целей подделок из-за чрезвычайно большой разницы в ценах между компонентами, соответствующими стандарту AEC-Q100 класса 1, и их промышленными аналогами. Каждая партия на сайте icallin.com проходит обязательную аутентификацию по стандарту SAE AS6171 перед отгрузкой. 📧 Запросить наличие аутентифицированных микросхем TPS7B7701QP →
- Угроза подделки «Blacktopping»: Поддельщики регулярно стирают оригинальные маркировки матрицы с более дешёвых промышленных или восстановленных стабилизаторов напряжения LDO, лазерным способом наносят фальшивые логотипы TI TPS7B7701QP на эпоксидный компаунд корпуса и повторно упаковывают их в поддельные бобинные ленточные конфигурации, которые проходят лишь поверхностную визуальную проверку.
- Трехэтапная аутентификация: Мы подробно описываем полный протокол AS6171, выполняемый в нашей лаборатории по инспекции — включая 2D/3D рентгеновскую визуализацию, химическую декапсуляцию (Decap) с использованием дымящейся азотной кислоты и точный скрининг электрических параметров, — чтобы гарантировать 100%-ную чистоту цепочки поставок для автомобильных приложений, критичных с точки зрения безопасности.
- Сценарии катастрофических отказов: Поддельный регулятор напряжения TPS7B7701QP, установленный в модуле активной автомобильной антенны, не будет обладать защитой от обратной полярности –40 В и схемой аварийного отключения при перегреве, присущими оригинальному изделию, что приведёт непосредственно к катастрофическим отказам в эксплуатации, отзыву автомобилей и потенциальному риску судебных исков на сумму, превышающую несколько миллионов долларов США.
- Подробный анализ технического описания: Мы детально разбираем параметры официального технического описания TPS7B7701-Q1 — включая коэффициент подавления пульсаций питания 73 дБ на частоте 100 Гц, выходной ток 300 мА и устойчивость к перегрузке по напряжению до 45 В — чтобы установить точные электрические базовые характеристики, которые отличают оригинальные микросхемы Texas Instruments от поддельных аналогов.
1. Введение: тёмная сторона автомобильного спотового рынка
Глобальная цепочка поставок полупроводников никогда не была столь уязвимой. По мере того как производители автомобилей первого уровня активно конкурируют за распределение компонентов, критически важных для обеспечения безопасности, независимый рынок дистрибуции превратился в спасательный круг для закупочных команд, сталкивающихся с длительностью франчайзинговых сроков поставки от 16 до 24 недель. Однако этот спасательный круг таит смертельную угрозу: поддельные электронные компоненты проникают в сборочные узлы автомобилей, критические для обеспечения безопасности.
Экономика подделок чрезвычайно проста. Автомобильный стабилизатор напряжения с понижающим преобразователем (LDO), соответствующий стандарту AEC-Q100 класса 1, имеет значительную премию в цене по сравнению со своими коммерческими или промышленными аналогами. Когда дефицит предложения вызывает отчаяние, контрафактные производители используют эту разницу. Они приобретают дешёвые промышленные стабилизаторы напряжения, электрические характеристики которых близки к требуемым, — или ещё хуже, компоненты, физически извлечённые из вторичного электронного лома (электронных отходов), — и превращают их в убедительные копии высококачественных автомобильных микросхем посредством процесса, известного как «чёрное покрытие» (blacktopping).
Микросхема Texas Instruments TPS7B7701QP является одним из наиболее привлекательных компонентов в этой теневой экономике. Будучи специализированным высоковольтным автомобильным стабилизатором напряжения типа LDO, разработанным специально для архитектур питания активных антенн, она характеризуется как высокой ценой за единицу, так и интенсивным, сосредоточенным спросом со стороны секторов автомобильных телематических систем и V2X-связи («автомобиль–всё остальное»). Сочетание ограниченных объёмов поставок, высокого спроса и премиальной средней отпускной цены (ASP, Average Selling Price) делает её чрезвычайно выгодной мишенью для сложных операций по изготовлению подделок.
В этом техническом документе подробно изложены все технические аспекты того, как сайт icallin.com проверяет подлинность каждой отдельной партии микросхем TPS7B7701QP в соответствии со стандартом SAE AS6171 — общепризнанным в аэрокосмической и автомобильной промышленности протоколом обнаружения поддельных электронных компонентов. Мы детально разберём физические основы каждого этапа проверки и чётко объясним, почему пропуск любого единственного шага ставит всю вашу автомобильную платформу под угрозу катастрофического отказа.
2. Цель: Почему поддельщики любят TPS7B7701QP
Запасы надежности AEC-Q100 класса 1 по сравнению с промышленными ценами
TPS7B7701-Q1 — это не универсальный линейный стабилизатор. Это специализированный одноканальный высоковольтный стабилизатор напряжения с низким падением (LDO), разработанный компанией Texas Instruments специально для суровых тепловых и электрических условий эксплуатации в автомобильных системах под капотом и на антеннах, установленных на крыше. Сертификация по стандарту AEC-Q100 класса 1 требует безотказной работы в диапазоне температур окружающей среды от –40 °C до +125 °C, при этом температура кремниевого перехода может достигать 150 °C во время продолжительных событий выброса нагрузки.
Таблица 1: Разрыв в цене и квалификации — мотивация поддельщика для получения прибыли
| Параметр | Оригинальный стабилизатор напряжения TPS7B7701QP (соответствует стандарту AEC-Q100, класс 1) | Типовой промышленный LDO-стабилизатор в качестве замены | Арбитраж поддельных компонентов |
|---|---|---|---|
| Стандарт квалификации | AEC-Q100, класс 1 (от –40 °C до +125 °C) | Коммерческий (от 0 °C до +70 °C) | Продавать коммерческие изделия как автомобильные |
| Стойкость к термоциклированию | 1000 циклов (от –55 °C до +150 °C) | 100 циклов (от 0 °C до +85 °C) | Стойкость в 10 раз ниже, та же цена |
| Типичная цена за единицу (опт 1000 шт.) | 2,50–4,00 USD | 0,30–0,80 USD | Прибыль на единицу: 1,70–3,20 USD |
| Толерантность к перегрузке при включении/отключении | 45 В постоянного тока в течение длительного времени | 36 В постоянного тока типично | Катастрофический отказ при напряжении выше 40 В |
| Защита от обратной полярности | Интегрированная, –40 В | Отсутствует (требуется внешний диод) | Тихий отказ при подключении батареи с обратной полярностью |
Рентабельность подделки поражает. Закупая промышленные LDO по 0,50 долл. США за штуку, тратя 0,10 долл. США на единицу на чёрное покрытие и перемаркировку и продавая их по 3,00 долл. США как «оригинальные TPS7B7701QP», один рулон из 2500 штук приносит более 6000 долл. США незаконной прибыли. При умножении этого показателя на десятки рулонов, поставляемых на отчаянные спотовые рынки, финансовый стимул полностью подавляет любые этические соображения.
Анатомия «черного покрытия»
"Чернение" — это отраслевой термин, обозначающий физический процесс подделки полупроводниковых корпусов. Эта техника стала тревожно сложной:
-
Приобретение: Поддельщики получают компоненты тремя основными способами: (a) переработка электронных отходов, при которой компоненты демонтируются с выброшенных печатных плат, (b) закупка бракованных заводских партий у посредников на «сером» рынке и (c) оптовые закупки более дешёвых промышленных стабилизаторов напряжения с совместимым расположением выводов.
-
Удаление оригинальных маркировок: поверхность эпоксидного формовочного состава подвергается интенсивному шлифованию, химическому обезжириванию или механическому абразивному воздействию для полного уничтожения логотипа производителя, номера детали, кода даты и информации о партии.
-
Повторное нанесение покрытия («черный верхний слой»): на верхнюю поверхность корпуса наносится новый слой черного эпоксидного или полимерного покрытия. Это новое покрытие создаёт визуально однородную и чистую поверхность.
-
Лазерная повторная маркировка: с помощью точного лазерного гравировального оборудования (свободно доступного на рынках промышленных излишков) поддельные маркировки TPS7B7701QP — включая логотип Texas Instruments, полный номер детали, код даты и страну происхождения — наносятся на свежее покрытие.
-
Переупаковка: поддельные компоненты загружаются в новую ленту-носитель, запаиваются свежей защитной лентой и размещаются на катушках с профессионально напечатанными этикетками, имитирующими оригинальную упаковку TI.
Таблица 2: Визуальные признаки черного покрытия (предварительный осмотр до лабораторных испытаний)
| Точка проверки | Подлинные характеристики TPS7B7701QP | Признаки подделки с черным покрытием |
|---|---|---|
| Поверхностная текстура | Единообразная матовая заводская отделка с микроскопическим следом пресс-формы | Глянцевая или неоднородная текстура; видимые следы кисти/распыления при увеличении в 10 раз |
| Глубина лазерной маркировки | Постоянная, неглубокая проникающая способность в исходный компаунд для формовки | Переменная глубина; символы могут выглядеть «обожжёнными» или демонстрировать эффект ореола из-за термического повреждения |
| Кромки пакета | Острые, чистые линии заусенцев от формы | Закругленные кромки после шлифовки; остаточное скопление состава в углах |
| Состояние контактов | Яркое, равномерное оловянное или оловянно-свинцовое покрытие | Потемнение, ямки, остатки припоя, указывающие на предыдущую установку на печатную плату |
| Логика кодов даты | Последовательные коды партий/даты, соответствующие заводским стандартам TI | Коды даты не соответствуют известным производственным партиям TI; невозможные комбинации |
Хотя визуальный осмотр является обязательной первой линией обороны, изощрённые производители подделок совершенствовали свои методы до такой степени, что компоненты с чёрным покрытием верхней части корпуса могут пройти беглый визуальный контроль. Именно поэтому стандарт SAE AS6171 требует проведения физических и электрических испытаний на уровне лаборатории.
3. Что такое стандарт SAE AS6171?
Эволюция методов борьбы с контрафактом в аэрокосмической и автомобильной отраслях
Стандарт SAE AS6171, официально озаглавленный Стандарт методов испытаний; Поддельные электронные компоненты, был разработан Комитетом по предотвращению поддельных электронных компонентов G-19 Международной ассоциации автомобильных инженеров (SAE International). Первоначально созданный для аэрокосмической и оборонной отраслей — где один поддельный компонент в авиационной электронной системе может привести к гибели людей, — этот стандарт был принят мировой автомобильной промышленностью в качестве определяющей испытательной методологии после разрушительного дефицита микросхем в 2020–2023 годах, вызвавшего беспрецедентную волну поддельных компонентов в глобальных цепочках поставок.
AS6171 — это не один единственный тест. Это комплексная многоуровневая структура стандартизированных методов испытаний, каждый из которых предназначен для выявления определённых категорий подделок:
Таблица 3: Рамочная методика испытаний SAE AS6171
| Подстандарт AS6171 | Категория испытания | Обнаруживаемая цель | Разрушительно? |
|---|---|---|---|
| AS6171/1 | Внешний визуальный осмотр | Черное покрытие, повторная маркировка, повреждение упаковки | Нет |
| AS6171/2 | Рентгеновская флуоресценция (XRF) | Аномалии состава материала выводов | Нет |
| AS6171/3 | Рентгенография (2D/3D рентген) | Целостность внутренних проволочных соединений, размер/положение кристалла | Нет |
| AS6171/4 | Нагреваемая химическая декапсуляция | Маркировка поверхности кристалла, верификация топологии | Да (разрушительный метод) |
| AS6171/5 | Сканирующая электронная микроскопия (СЭМ) | Микроскопический анализ поверхности и поперечного сечения | Да (разрушительный) |
| AS6171/6 | Электрические испытания | Соответствие параметрическим требованиям технического описания | Нет |
| AS6171/7 | Акустическая микроскопия (SAM) | Расслоение при креплении кристалла, внутренние пустоты | Нет |
Выход за рамки базового визуального осмотра
Ключевое понимание, заложенное в стандарте AS6171, заключается в том, что визуальный осмотр сам по себе принципиально недостаточен для выявления современных подделок. Даже хорошо выполненная операция по нанесению чёрного покрытия (blacktopping) способна обмануть даже опытных инспекторов входящего контроля качества, вооружённых стереомикроскопами. Поэтому стандарт предписывает последовательное усиление методов проверки: от недеструктивного скрининга (рентгеновская диагностика), через целенаправленный деструктивный анализ (снятие корпуса/сканирующая электронная микроскопия), и вплоть до комплексной электрической валидации — создавая многоуровневую аутентификационную сеть, практически неуязвимую для поддельщиков.
На сайте icallin.com мы реализуем сфокусированный трёхэтапный подмножество полной методики AS6171, специально оптимизированное для аутентификации независимых дистрибьюторов высокотиражных ИС питания Texas Instruments [@URL_PLACEHOLDER_0@]:

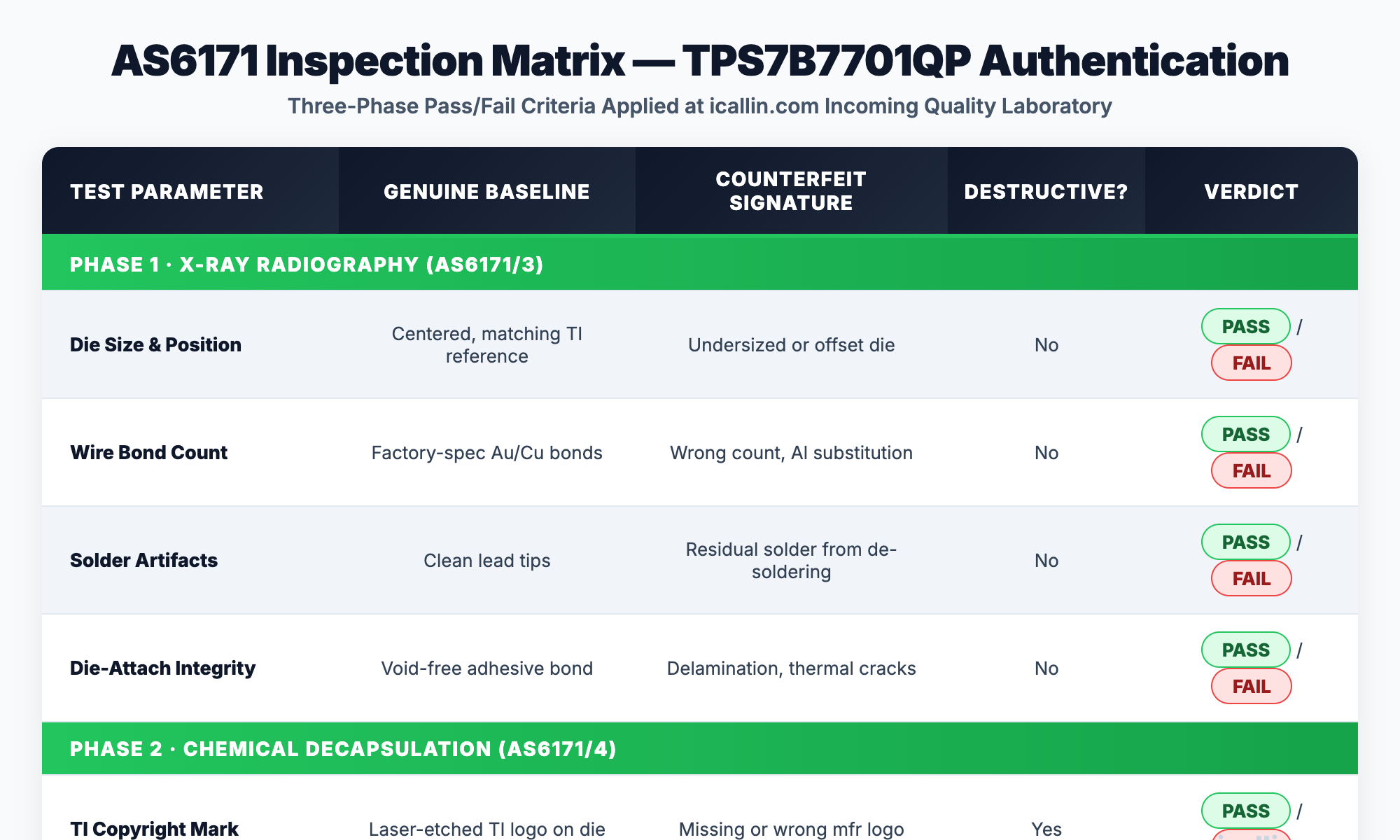

Рисунок 1: Матрица инспекции AS6171 для микросхемы TPS7B7701QP. Исчерпывающая трёхэтапная таблица критериев «соответствует/не соответствует», охватывающая рентгеновскую радиографию, химическое декапсулирование и скрининг электрических параметров. | Источник: стандарт SAE International AS6171 | Диаграмма: icallin.com
4. Этап 1: высокоточная двухмерная/трехмерная рентгеновская инспекция
Первый лабораторный этап нашего протокола аутентификации AS6171 подвергает каждую отобранную единицу TPS7B7701QP рентгенографии высокого разрешения в соответствии с AS6171/3.
Осмотр каркаса выводов и проволочных соединений
Рентгеновская визуализация проникает сквозь непрозрачный эпоксидный формовочный состав и с исключительной чёткостью выявляет внутреннюю архитектуру полупроводникового корпуса. Для подлинного микросхемы TPS7B7701QP в её 16-выводном корпусе HTSSOP PowerPAD™ рентгеновское изображение должно показывать:
-
Размер и положение кристалла: Кристалл BiCMOS от Texas Instruments внутри микросхемы TPS7B7701-Q1 имеет точно заданные габариты и должен быть строго центрирован в полости выводной рамки. Визуально слишком малый, слишком большой или смещённый кристалл указывает на замену оригинального кремниевого кристалла на кристалл другого, более дешёвого компонента.
-
Количество, трассировка и диаметр проволочных соединений: Подлинный TPS7B7701QP использует золотые или медные проволочные соединения, соединяющие конкретные контактные площадки кристалла с выводами корпуса HTSSOP. Точное количество проводов, их трассировочный путь и диаметр (обычно 25 мкм для золота или 33 мкм для меди) должны соответствовать опубликованным Texas Instruments схемам проволочных соединений. Поддельные компоненты зачастую имеют проволочные соединения с неправильной трассировкой, нестабильной высотой петель или с использованием алюминиевой проволоки вместо заявленной.
-
Целостность открытой теплопроводящей площадки (PowerPAD™): Архитектура корпуса HTSSOP с технологией PowerPAD™ предусматривает наличие крупной открытой медной площадки на нижней стороне корпуса, предназначенной как для электрического заземления, так и для отвода тепла. В оригинальных компонентах эта площадка механически соединена с участком крепления кристалла при помощи равномерного эпоксидного клея без пустот. Восстановленные компоненты, как правило, демонстрируют деградировавший слой крепления кристалла с обнаружимыми пустотами, возникшими в результате предыдущих циклов термического воздействия или операций демонтажа.
Обнаружение признаков ремонта
Рентгеновская визуализация особенно эффективна при обнаружении компонентов, физически удалённых с предыдущих печатных плат:
Таблица 4: Критерии обнаружения ремонта рентгеновского оборудования
| Рентгеновски наблюдаемая величина | Подлинный (новый, с завода) TPS7B7701QP | Восстановленный / спасённый компонент |
|---|---|---|
| Остатки припоя на выводах | Чистое, равномерное оловянное покрытие; отсутствие следов припоя | Неравномерные остатки припоя на концах выводов после демонтажа паяного соединения |
| Слой прикрепления кристалла | Однородная клеевая связь; отслаивание отсутствует | Видимые пустоты, трещины или отслаивание из-за термических напряжений |
| Высота петли проволочного соединения | Стабильная высота петель проволоки, контролируемая на заводе | Нестабильная высота петель; возможное утончение проволоки из-за термической усталости |
| Внутреннее загрязнение | Чистая полость; отсутствуют посторонние частицы | Остатки флюса, шарики припоя или фрагменты основания печатной платы, захваченные внутри |
| Целостность выводов | Отсутствие деформации или коррозии медной рамки | Пятна окисления, изгиб выводов или микротрещины вследствие механического удаления |

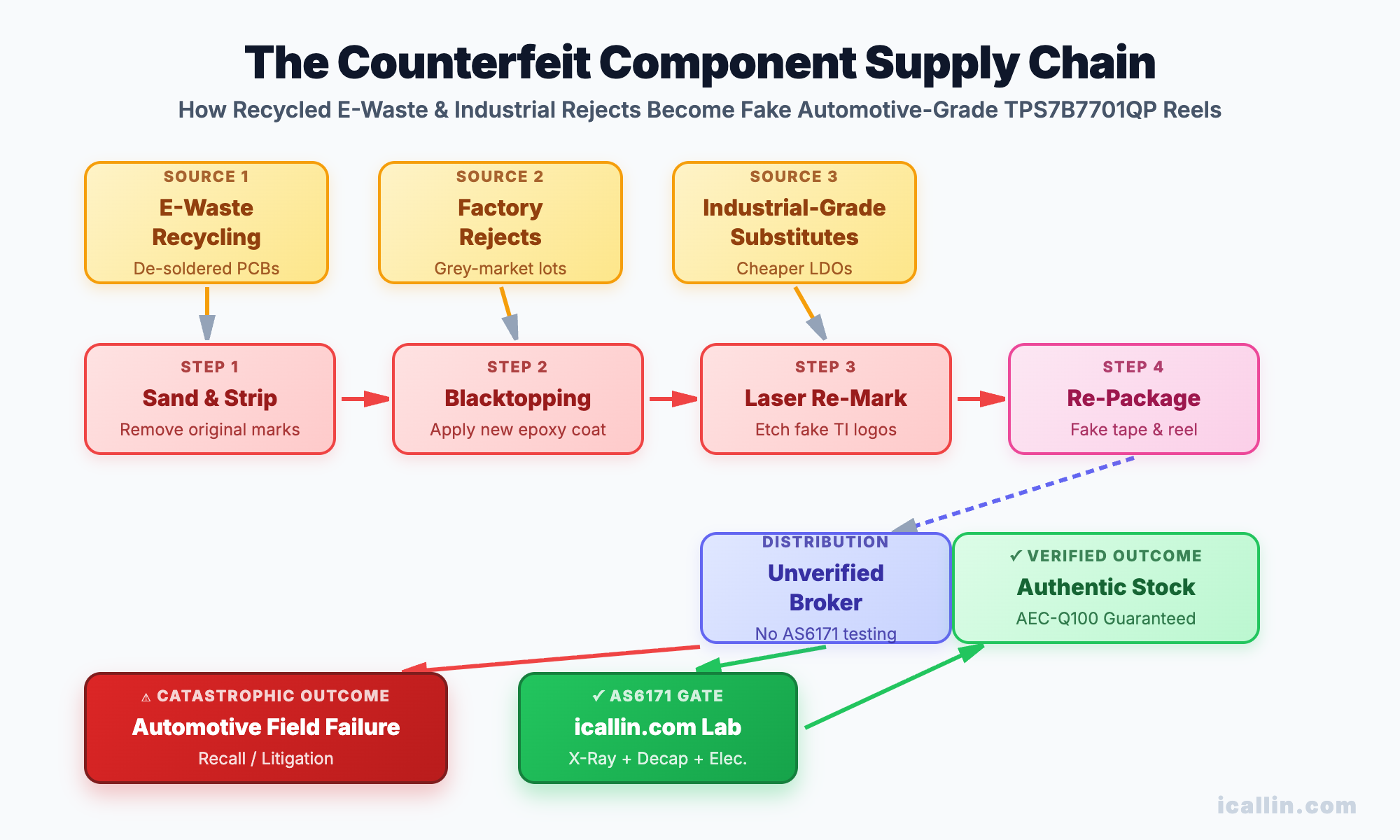

Рисунок 2: Схема поддельной цепочки поставок. Показывает, как переработанные электронные отходы и отклонённые компоненты промышленного класса систематически преобразуются в поддельные бобины TPS7B7701QP автомобильного класса посредством чёрного покрытия (blacktopping), перемаркировки и профессиональной повторной упаковки. | Источник: База данных разведывательной информации о поддельных компонентах ERAI, 2025 г. | Диаграмма: icallin.com
5. Этап 2: Химическое декапсулирование (декап)
Когда рентгеновский контроль выявляет аномалии — или в качестве обязательного разрушающего подтверждающего этапа для статистической выборки из каждой поступающей партии — мы переходим к химическому вскрытию корпуса в соответствии с AS6171/4. Это окончательный метод аутентификации.
Растворение эпоксидной смолы: методы с использованием дымящей азотной и серной кислот
Химическое декапсулирование заключается в точном растворении черного эпоксидного формовочного состава, окружающего полупроводниковый кристалл, с целью обнажения чистой кремниевой поверхности для прямого визуального исследования под оптическим и электронным микроскопами высокого увеличения.
Процесс выполняется с хирургической точностью:
-
Подготовка корпуса: Корпус TPS7B7701QP в исполнении HTSSOP механически фиксируется в химически стойкой оснастке. Нижняя поверхность контактной площадки PowerPAD™ защищается кислотостойким покрытием для сохранения конструкции выводной рамки в целях последующего анализа.
-
Нанесение кислоты: нагретая дымящаяся азотная кислота (HNO₃, концентрация >90 %, температура 80–90 °C) точно наносится на верхнюю поверхность корпуса. Кислота избирательно воздействует на эпоксидный компаунд термореактивного типа и растворяет его, не повреждая лежащий в основе кремниевый кристалл, золотые/медные проволочные соединения или медный выводной каркас.
-
Постепенное растворение: Выполняется несколько циклов нанесения кислоты с тщательной промывкой между циклами до полного обнажения поверхности кристалла. Опытный специалист по декапсуляции контролирует ход растворения под стереомикроскопом, чтобы предотвратить чрезмерное травление.
-
Окончательная очистка: обнаженный кристалл очищают ацетоном и деионизированной водой для удаления всех остатков кислоты, в результате чего получается безупречная кремниевая поверхность, готовая к микроскопическому исследованию.
Проверка маркировки кристаллов Texas Instruments при увеличении 1000×
Открытый кристалл подлинного TPS7B7701-Q1 демонстрирует несколько неоспоримых признаков подлинности, которые физически невозможно подделать:
-
Знак авторского права TI: Компания Texas Instruments наносит свой корпоративный логотип и год авторского права лазерной гравировкой непосредственно на слой пассивации кремния в процессе изготовления пластин. Такая маркировка выполняется на субмикронном уровне и не может быть воспроизведена при подделке после упаковки.
-
Номер детали: Фактическое обозначение кристалла TPS7B7701 гравируется на кремнии. Если после снятия корпуса компонента обнаруживается кристалл с маркировкой другого, более дешёвого регулятора TI (например, TPS7A47 или LM317), факт подмены подтверждается немедленно.
-
Топология процесса BiCMOS: Микросхема TPS7B7701-Q1 изготовлена по фирменному высоковольтному процессу BiCMOS компании TI. При увеличении от 200× до 1000× характерный рисунок топологии схемы — включая большой выходной транзистор управления, схему опорного источника напряжения на основе бандгепа и топологию усилителя ошибки — должен совпадать с эталонными фотографиями подлинных образцов, хранящимися в нашей базе данных для инспекции. Промышленный LDO, изготовленный по принципиально иному технологическому процессу, будет иметь совершенно иную топологию кристалла, что немедленно подтвердит его подделку.
-
Идентификация фабрики по производству пластин: Подлинные автомобильные компоненты TI содержат закодированные маркировки идентификации фабрики по производству пластин и партии, которые можно сопоставить с опубликованной документацией TI о производственных мощностях.
6. Этап 3: Отбор по электрическим параметрам
Завершающий этап нашего протокола аутентификации AS6171 возвращается к неразрушающему контролю, при котором целые изделия подвергаются всесторонней проверке электрических параметров в соответствии с AS6171/6.
Отслеживание кривой характеристик падения напряжения LDO
С использованием высокоточного оборудования для характеризации полупроводников мы систематически проверяем каждый критический электрический параметр микросхемы TPS7B7701QP в соответствии с официальными техническими характеристиками, приведёнными в документации Texas Instruments:
Таблица 5: Матрица электрических параметров для отбора образцов TPS7B7701QP
| Параметр теста | Технические характеристики из технического описания (TPS7B7701-Q1) | Условия тестирования | Признаки отказа поддельного изделия |
|---|---|---|---|
| Точность выходного напряжения | ±2 % (регулируемое, 1,5 В – 20 В) | V_IN = V_OUT + 1 В, I_OUT = 10 мА | Отклонение >3 % указывает на неправильный кристалл или деградировавший кремний |
| Напряжение падения (V_DO) | ≤500 мВ при токе 100 мА | V_OUT = 5 В, I_OUT = 100 мА, T_A = 25 °C | Значение V_DO > 700 мВ указывает на устаревшую топологию транзистора проходного каскада |
| Ток покоя (I_Q) | ~0,6 мА (типичное значение) | V_IN = 13,5 В, отсутствие нагрузки | I_Q > 1,5 мА указывает на иную внутреннюю архитектуру |
| PSRR (коэффициент подавления пульсаций питания) | 73 дБ при 100 Гц (типично) | V_IN = 13,5 В, V_OUT = 5 В, I_OUT = 50 мА | PSRR < 55 дБ указывает на поддельную микросхему, в которой отсутствует внутренняя компенсация TI |
| Стабильность выходного напряжения по линии | ≤0,03 мВ/В (типично) | V_IN = 6 В–40 В, I_OUT = 50 мА | Плохая стабильность выходного напряжения по линии (>0,5 мВ/В) указывает на использование регулятора, не предназначенного для автомобильных применений |
| Регулирование нагрузки | ≤0,15 мВ/мА (типично) | V_IN = 13,5 В, I_OUT = 1 мА–300 мА | Чрезмерное регулирование нагрузки выявляет недостаточную мощность выходного каскада |
| Температура теплового отключения | 170 °C (типичное значение) | Постепенная тепловая нагрузка | Отсутствие теплового отключения подтверждает использование кремния, не произведенного TI |
| Устойчивость к обратной полярности | Интегрированная защита –40 В | V_IN = –40 В в течение 60 секунд |
Проверка функций защиты от короткого замыкания и тепловой блокировки
Помимо статического параметрического тестирования постоянного тока мы выполняем динамическую функциональную проверку встроенных функций защиты микросхемы TPS7B7701QP — возможностей, уникально реализованных в оригинальных автомобильных кристаллах Texas Instruments и полностью отсутствующих в типичных промышленных аналогах:
-
Ограничение тока короткого замыкания: Мы создаём прямое короткое замыкание между выходными выводами и одновременно отслеживаем форму входного токового сигнала. Подлинный TPS7B7701QP реализует сложную схему ограничения тока с понижением (fold-back), которая плавно снижает выходной ток и предотвращает тепловое разрушение. Поддельная замена, не оснащённая данной схемой, либо перейдёт в неконтролируемое состояние высокого тока с фиксацией, либо немедленно получит необратимые повреждения.
-
Защита от короткого замыкания выхода на аккумулятор: Критически важная функция безопасности в автомобильных приложениях. Мы постепенно подаём на выходной вывод полное напряжение аккумулятора (до 40 В), в то время как внутренний стабилизатор пытается поддерживать более низкое выходное напряжение. Подлинный TPS7B7701QP выдерживает данное условие неограниченно долго благодаря интегрированной схеме ограничения от Texas Instruments. Промышленные аналоги либо мгновенно разрушаются из-за обратного тока, либо начинают отдавать в нагрузку опасный неконтролируемый ток.
-
Зажим индуктивной нагрузки: Согласно техническому описанию микросхемы TPS7B7701-Q1, устройство оснащено внутренним выходным зажимом для индуктивной нагрузки, предназначенным для безопасного поглощения энергии, накопленной в кабелях питания антенны при подключении под напряжением. Мы моделируем быстрое отключение кабеля под нагрузкой и проверяем, что напряжение зажима остаётся в пределах указанной безопасной рабочей области. Отсутствие этой схемы зажима является однозначным признаком подделки.
7. Катастрофическая стоимость пропуска этапа обеспечения качества
Сбои модуля автомобильной антенны
TPS7B7701QP чрезвычайно широко используется в архитектурах источников питания активных антенн — критически важных системах, питающих усилители антенн AM/FM, DAB, GPS, сотовой связи 4G/5G, V2X и спутникового радио, интегрированные в крыши транспортных средств, корпуса антенн в форме акульего плавника и бамперные сборки.
Когда в этой системе устанавливается поддельный стабилизатор напряжения TPS7B7701QP, режимы отказа оказываются не просто неудобными; они носят катастрофический и каскадный характер:
-
Отказ из-за обратной полярности: Во время запуска транспортного средства с помощью пусковых проводов или замены аккумулятора кратковременные события обратной полярности являются обычным явлением. Оригинальный стабилизатор TPS7B7701QP выдерживает обратное входное напряжение –40 В. Поддельный стабилизатор, не имеющий этой встроенной защиты, немедленно выходит из строя в режиме короткого замыкания, что потенциально может привести к возгоранию жгута проводов антенны.
-
Тепловой разгон в подкапотных условиях: источники питания автомобильных антенн должны надежно функционировать при температурах окружающей среды выше 105 °C во время движения по шоссе летом в пустынном климате. Коммерческий аналог, рассчитанный лишь на 70 °C, будет испытывать постепенный параметрический дрейф, приводящий к увеличению тока покоя, росту температуры перехода и, в конечном счете, к защелкиванию кремниевой структуры или возгоранию.
-
Ухудшение коэффициента подавления пульсаций питания (PSRR): Подлинный TPS7B7701QP обеспечивает PSRR 73 дБ на частоте 100 Гц, что гарантирует, что пульсации генератора и шум зажигания не искажают чистое постоянное напряжение, подаваемое на чувствительные усилители РЧ-тракта. Поддельная микросхема с PSRR 45 дБ вызовет слышимый амплитудно-модулированный гул, нестабильность определения местоположения GPS и ухудшение сотового сигнала, что приведёт к жалобам потребителей по гарантии и кампаниям по сервисному обслуживанию в автодилерских центрах.
-
Уничтожение при подаче и сбросе нагрузки: стандарт ISO 7637-2 требует, чтобы автомобильная электроника выдерживала переходные процессы при подаче и сбросе нагрузки с напряжением свыше 40 В в течение сотен миллисекунд. Допустимое входное напряжение ИС TPS7B7701QP, составляющее 45 В, обеспечивает критический запас прочности. Поддельная микросхема с номинальным напряжением 36 В потеряет работоспособность входного каскада при первом же серьёзном событии сброса нагрузки, что приведёт к необратимому выходу из строя всей антенной системы.
Почему нехватка франшиз заставляет покупателей обращаться к непроверенным брокерам
Суть кризиса подделок — экономическое отчаяние. Когда официальные дистрибьюторы Texas Instruments называют сроки поставки микросхемы TPS7B7701QP в 18–24 недели, производители антенных модулей первого уровня сталкиваются с невыполнимым выбором: остановить производственные линии (понеся штрафы от OEM-поставщиков свыше 10 000 долларов США за каждую минуту простоя) или закупать компоненты на независимом открытом рынке.
Независимый рынок сам по себе не является опасным — он составляет основу логистики чрезвычайных поставок полупроводников. Однако ключевым различающим фактором является наличие у независимого дистрибьютора лабораторной инфраструктуры и технической экспертизы для полного выполнения протокола аутентификации AS6171. Закупка у брокера, который ограничивается лишь визуальным осмотром и отправкой, эквивалентна игре в русскую рулетку с сертификацией функциональной безопасности вашей автомобильной платформы.
Таблица 6: Анализ рисков — франчайзинговая сеть против аутентифицированного независимого посредника против неудостоверенного брокера
| Канал закупок | Уровень аутентификации | Риск подделки | Премия к стоимости | Время выполнения заказа |
|---|---|---|---|---|
| Дистрибьютор франчайзинговой сети TI | Следуемость напрямую с завода | Незначительная | Самая низкая | 18–24 недели |
| icallin.com (AS6171 Аутентифицировано) | Полный рентген + декапсюляция + электрические испытания | Незначительно | Умеренно | Немедленно со склада |
| Непроверенный брокер на открытом рынке | Только визуальный осмотр | ВЫСОКИЙ (15–25 %) | Переменная | 1–3 недели |
| Серый рынок / источники с Alibaba | Нет | КРАЙНЕ ВЫСОКИЙ (40–60 %) | Самый низкий | 1 неделя |
8. Подробный анализ технического описания: понимание того, что вы защищаете
Чтобы в полной мере оценить инженерное совершенство, заложенное в подлинном микросхеме TPS7B7701QP, — а значит, точно понять, что теряется при установке контрафактного аналога, — необходимо проанализировать наиболее критичные параметры, указанные в техническом описании:
16-контактная архитектура HTSSOP PowerPAD™
TPS7B7701-Q1 использует запатентованную технологию корпусов с улучшенными тепловыми характеристиками PowerPAD™ компании Texas Instruments. Открытая медная площадка на нижней стороне корпуса выполняет две функции: обеспечивает путь возврата к земле с низким импедансом и служит основной поверхностью для отвода тепла. При правильном припайке к обширной медной заливке печатной платы с использованием тепловых переходных отверстий технология PowerPAD™ обеспечивает тепловое сопротивление от кристалла к окружающей среде (θ_JA) порядка 30 °C/Вт, что позволяет реализовать полную выходную мощность 300 мА во всём автомобильном диапазоне рабочих температур без применения внешних радиаторов.
Интегрированный высокоточный датчик тока
Особенностью, присущей исключительно семейству TPS7B7701-Q1, является встроенный выход высокоточного измерения тока. Этот диагностический вывод обеспечивает масштабированную копию тока нагрузки на выходе, позволяя микроконтроллеру главного электронного блока управления (ECU) обнаруживать критические неисправности в режиме реального времени:
-
Обрыв антенны: Если кабель антенны перерезан или отсоединен, ток нагрузки падает ниже программируемого порога. Выходной сигнал датчика тока сигнализирует об этом состоянии, вызывая появление DTC (кода диагностической неисправности) в системе OBD-II транспортного средства.
-
Короткое замыкание антенны: Если кабель питания антенны замыкается на корпус автомобиля («массу»), выходной ток резко возрастает до предела ограничения по току. Выход сигнала датчика тока сообщает об этом перегрузочном состоянии, что заставляет электронный блок управления (ЭБУ) отключить источник питания и защитить жгут проводов.
Эта интегрированная диагностическая функция — характерная черта подлинных автомобильных ИМС LDO от Texas Instruments — полностью отсутствует в коммерческих ИМС LDO, используемых изготовителями подделок.
9. Часто задаваемые вопросы
Вопрос 1: Что именно означает термин «blacktopping» и как он влияет на микросхему TPS7B7701QP?
Чёрное покрытие (blacktopping) — это метод подделки, при котором оригинальные маркировки на корпусе полупроводникового устройства стираются шлифованием, после чего корпус покрывается новым слоем чёрного эпоксидного состава, а затем на нём гравируются поддельные маркировки более дорогой компоненты, например TPS7B7701QP. Полученная подделка может выглядеть идентично оригинальному изделию при беглом визуальном осмотре, однако в ней отсутствуют критически важные функции защиты для автомобильных применений, такие как допустимое обратное напряжение –40 В и тепловое отключение при 170 °C.
Вопрос 2: Стандарт SAE AS6171 идентичен стандарту AS6081?
Нет. AS6081 — это основной стандарт «Поддельные/контрафактные электронные компоненты: предотвращение, выявление, смягчение и урегулирование», определяющий организационные требования и протоколы управления рисками. AS6171 — это сопутствующий стандарт «Методы испытаний», в котором указаны конкретные физические и электрические методы испытаний. В компании icallin.com наша система менеджмента качества функционирует в соответствии с требованиями стандарта AS6081, а наша лаборатория применяет методы испытаний стандарта AS6171 для входного контроля аутентификации электронных компонентов.
Вопрос 3: Почему стандартный визуальный осмотр не позволяет выявить современные подделки?
Современные операции по подделке используют лазерное маркировочное оборудование промышленного класса, полимерные покрытия, отверждаемые ультрафиолетовым излучением, и высокоточное оборудование для повторной упаковки, что позволяет получать визуально неразличимые результаты при исследовании с помощью стандартной оптической микроскопии (до 40×). Только методы лабораторного уровня — рентгеновская визуализация для осмотра внутренних структур, химическое вскрытие (decap) для проверки маркировки кремниевого кристалла и параметрическое электрическое тестирование — позволяют однозначно аутентифицировать высокостоимостные автомобильные компоненты.
Вопрос 4: Чем инспекция AS6171 на icallin.com отличается от стандартной проверки качества поступающей продукции у дистрибьютора?
Большинство дистрибьюторов проводят только внешний визуальный осмотр по стандарту AS6171/1 и базовые функциональные испытания. Наш протокол дополнительно включает рентгенографию по стандарту AS6171/3 для 100 % отобранных единиц и химическое декапсюлирование по стандарту AS6171/4 для статистической выборки из каждой партии. Такой многоуровневый подход позволяет выявлять поддельные изделия, проходящие визуальный контроль — на долю которых, согласно данным ERAI, приходится более 60 % современных высокотехнологичных подделок.
Вопрос 5: Какой показатель является наиболее надёжным признаком поддельной микросхемы TPS7B7701QP при электрических испытаниях?
Испытание на устойчивость к обратной полярности является наиболее однозначным электрическим испытанием. Подайте –40 В на входной вывод в течение 60 секунд. Аутентичный TPS7B7701QP оснащён специализированным внутренним защитным полевым транзистором (FET), полностью блокирующим обратный ток. Любое поддельное изделие, не имеющее данной схемы, будет немедленно и необратимо повреждено — это мгновенный и окончательный результат аутентификации.
Вопрос 6: Может ли моделирование в PSpice помочь выявить поддельные изделия до проведения физических испытаний?
Не напрямую. Однако для первоначального отбора при закупке запуск официально опубликованной TI TPS7B7701-Q1 PSpice Transient Model с использованием измеренных данных переходных процессов от подозрительных компонентов может выявить параметрические отклонения в переходной характеристике, частотных характеристиках коэффициента подавления пульсаций питания (PSRR) и последовательности включения, что указывает на неподлинность кремния.
Q7: Какие автомобильные стандарты безопасности нарушаются при установке поддельных стабилизаторов напряжения LDO?
Установка поддельных компонентов в критически важных для безопасности автомобильных системах нарушает стандарт ISO 26262 (функциональная безопасность), IATF 16949 (система менеджмента качества в автомобильной промышленности) и, возможно, ECE R10 (электромагнитная совместимость). Поставщик первого уровня, уличённый в использовании поддельных компонентов, немедленно лишается статуса поставщика автопроизводителя (OEM), несёт ответственность за отзыв продукции и рискует подвергнуться уголовному преследованию в нескольких юрисдикциях.
Вопрос 8: Сколько времени занимает полный процесс аутентификации AS6171 на сайте icallin.com?
Для стандартной входящей партии микросхем TPS7B7701QP наш полный трёхэтапный протокол аутентификации — внешний визуальный осмотр, рентгеновская дефектоскопия, разрушительное вскрытие образца и полный электрический контроль параметров — выполняется в течение 3–5 рабочих дней. Для экстренных закупок доступна ускоренная аутентификация за 48 часов посредством нашей службы экспресс-запроса коммерческого предложения.
Вопрос 9: Известно ли, что конкретные коды даты микросхемы TPS7B7701QP являются поддельными?
Операции по подделке не направлены на определённые коды дат; они создают коды дат, выглядящие правдоподобно. Однако предупреждения ERAI и GIDEP специально выделили ИС управления питанием TI в корпусах HTSSOP и SOIC как категории повышенного риска на весь период 2025–2026 гг. из-за сохраняющегося дисбаланса спроса и предложения на автомобильном рынке.
Вопрос 10: Что мне делать, если я подозреваю, что в серийных изделиях уже установлены поддельные микросхемы TPS7B7701QP?
Немедленно изолируйте все затронутые сборки и свяжитесь с вашим заказчиком-производителем оборудования (OEM) в соответствии с протоколами IATF 16949 по несоответствующей продукции. Направьте образцы подозрительных компонентов в аккредитованную лабораторию по стандарту AS6171 для официальной аутентификации. Если подделки подтверждены, немедленно инициируйте официальное информационное уведомление GIDEP и уведомите соответствующие правоохранительные органы. Чтобы приобрести аутентифицированные запасные компоненты, направьте срочный запрос коммерческого предложения (RFQ) через icallin.com для немедленной поставки со склада.
10. Заключение
Распространение поддельных электронных компонентов в глобальной автомобильной цепочке поставок представляет одну из самых опасных угроз для безопасности транспортных средств, репутации производителей и соблюдения нормативных требований за всю историю полупроводниковой промышленности. TPS7B7701QP от Texas Instruments — критически важный автомобильный стабилизатор напряжения типа LDO, питающий активные антенные системы в миллионах автомобилей по всему миру — является одним из наиболее часто подделываемых компонентов из-за его высокой стоимости, ограниченных объёмов поставок и концентрированного спроса.
На сайте icallin.com мы отказываемся участвовать в опасной игре, основанной исключительно на визуальном осмотре при закупке компонентов. Каждая партия микросхем TPS7B7701QP, поступающая на наш склад, проходит полный протокол аутентификации SAE AS6171: рентгенографию высокого разрешения для проверки целостности кристалла и проволочных соединений внутри корпуса, химическое вскрытие корпуса для подтверждения подлинной топологии кремния Texas Instruments и наличия оригинальных авторских обозначений, а также всестороннее электрическое тестирование параметров для подтверждения соответствия требованиям стандарта AEC-Q100 уровня 1 по всем параметрам в пределах полного спецификационного диапазона.
Когда под угрозой функциональная безопасность вашей автомобильной платформы, сертификация вашей компании по стандарту IATF 16949 и физическая безопасность ваших конечных клиентов, никакая альтернатива строгой, лабораторно подтверждённой аутентификации компонентов не может считаться приемлемой.
Защитите свою цепочку поставок. Приобретайте аутентифицированный TPS7B7701QP у дистрибьютора, который подтверждает, а не обещает чистоту своего складского запаса.
📧 Отправить запрос коммерческого предложения для TPS7B7701QP →
11. Авторизованные альтернативы управления автомобильной мощностью
В тех случаях, когда незамедственная закупка микросхемы TPS7B7701QP невозможна, несмотря на наш широкий охват рынка, сайт icallin.com предлагает полностью аутентифицированные запасы связанных компонентов управления питанием и обработки сигналов, которые обычно используются в тех же автомобильных телематических архитектурах:
- Двухканальный компаратор Texas Instruments LM293ADR — для автомобильной техники. Часто используется совместно с микросхемой TPS7B7701QP для установки порогов сигналов перед подключением к АЦП.
- Texas Instruments TPS7A4701RGWR — Альтернатива с чрезвычайно низким уровнем шума. Автомобильный стабилизатор напряжения типа LDO на 36 В / 150 мА, обеспечивающий исключительно низкий уровень шума — 4,17 мкВ среднеквадратичного значения (RMS), что делает его пригодным для чувствительных радиочастотных приемопередающих трактов.
- Texas Instruments LM70880QRRXRQ1 — Сверхнизкий уровень ЭМП импульсный понижающий преобразователь. Идеально подходит для предварительных ступеней регулирования напряжения при понижении с линий аккумулятора 40 В.
- Texas Instruments TPS54260DGQR — Понижающий стабилизатор напряжения на 60 В. Импульсный преобразователь тока 2,5 А с режимом Eco-mode, идеально подходящий для телематических устройств, требующих как высокого тока, так и чистого ВЧ-питания.
- Texas Instruments TPS62A02DRLR — Преобразователь понижающего типа для локального питания. Высокоэффективный синхронный понижающий преобразователь для регулирования напряжения вторичного низковольтного ядра.
Связанные внутренние ресурсы и техническая навигация
- Просмотреть подробные сведения о продукте: TPS7B7701QP на icallin.com
- Просмотреть каталог и технические ресурсы Texas Instruments
- Поиск в нашем живом инвентаре стабилизаторов напряжения LDO для автомобильных приложений
- Просмотр ежедневных популярных предложений и специальных предложений на компоненты, имеющиеся в наличии в режиме реального времени
- Запросить индивидуальную корпоративную квоту на выделение объема блоков
Клаус Фишер — старший инженер по применению в компании icallin.com, специализирующийся на архитектурах управления питанием для автомобильной промышленности, аппаратной верификации по стандарту AEC-Q100 и проектировании промышленных источников питания. Обладая всесторонней экспертизой в области строгого тестирования параметров стабилизаторов напряжения с низким падением (LDO) и преобразователей постоянного тока (DC/DC) на предмет угроз подделок, Клаус помогает производителям оригинального оборудования (OEM) безопасно разрабатывать надёжные модули телематики и связи «автомобиль–всё остальное» (V2X).
