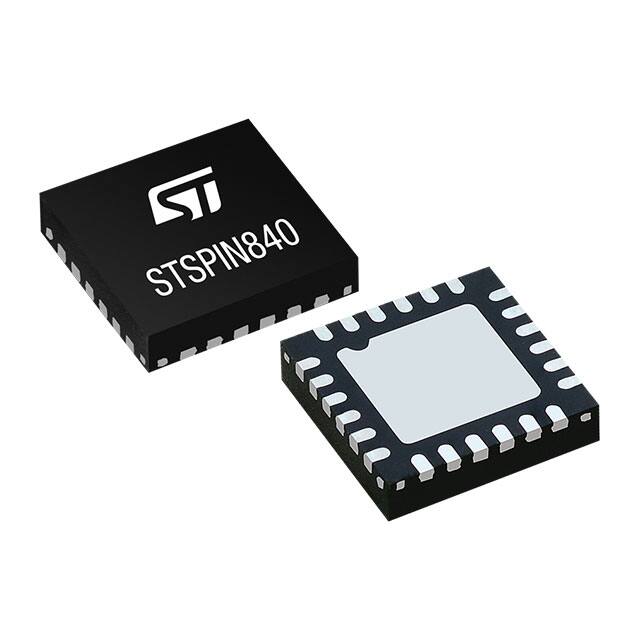

Описание STSPIN840

STSPIN840 является компактным драйвером двигателя с щетками постоянного тока, способным одновременно управлять двумя двунаправленными двигателями постоянного тока. Он интегрирует в очень маленьком 4x4 мм QFN корпусе как логику управления, так и полностью защищенную низкоомную двойную мостовую силовую ступень. Благодаря выделенному входному контакту PARALLEL можно включить функцию параллельного режима, превращая устройство в эквивалентный и более мощный одинарный мост, способный подавать ток до 3Arms при эквивалентном HS + LS RDSon 500 m?.

STSPIN840 встраивает два независимых ШИМ-контроллера тока (по одному для каждого моста) на основе задаваемых пользователем значений опорного напряжения и времени выключения (OFF time).

Особенности STSPIN840

• Рабочее напряжение от 7 до 45 В

• Максимальный выходной ток 1.5 Arms

• RDSon HS + LS = 1 ? тип.

• Управление током с регулируемым временем выключения (OFF time)

• Чувствование тока основано на внешних шунтирующих резисторах

Применение STSPIN840

• Промышленная автоматизация и сервисные роботы

• Медицина и здравоохранение

• Банкоматы и машины для обработки денег

• Сценическое освещение

• Термопринтеры

• Текстильные и швейные машины

• Торговые автоматы

• Офисная и домашняя автоматизация
