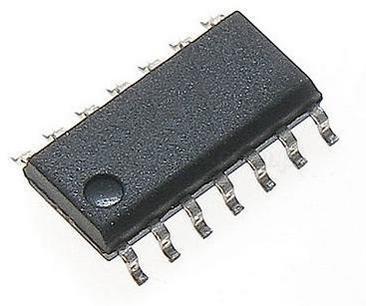

Описание LM193D

Эти устройства состоят из двух отдельных компараторов напряжения, которые могут работать независимо от одного источника питания в широком диапазоне напряжений. При условии, что разница между двумя источниками питания составляет от 2 В до 36 В, а VCC как минимум на 1,5 В положительнее, чем входное напряжение общего режима, работа от двойных источников питания также возможна. Подаваемое напряжение не влияет на потребление тока. Для создания отношений wired-AND выходы могут быть соединены с дополнительными выходами с открытым коллектором.

LM193 предназначен для работы между 55°C и 125°C. Диапазон рабочих температур для LM293 и LM293A составляет от 25 °C до 85 °C. Диапазон рабочих температур для LM393 и LM393A составляет от 0°C до 70°C. LM2903 предназначен для работы между 40°C и 125°C.

Особенности LM193D

• Низкое потребление тока от источника питания, независимое от напряжения питания . . . 0.4 мА тип на компаратор

• Низкий входной ток смещения . . . 25 нА тип

• Низкий ток смещения входа . . . 3 нА тип (LM193)

• Низкое входное напряжение смещения . . . 2 мВ тип

• Диапазон входных напряжений общего режима включает землю

• Дифференциальный входной напряжения диапазон равен максимальному номинальному напряжению питания . . . ±36 В

• Низкое напряжение насыщения выхода

• Выход совместим с TTL, MOS и CMOS

Применения LM193D

• Управление питанием

• Потребительская электроника

• Портативные устройства

• Промышленность
