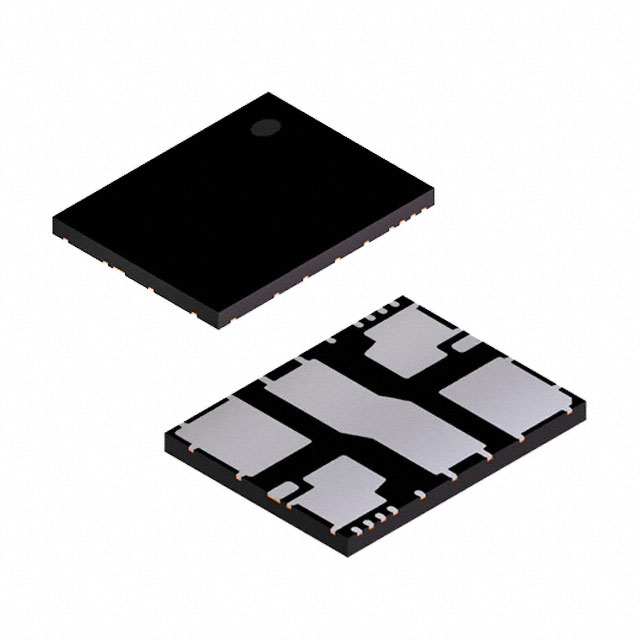

Описание PWD13F60

PWD13F60 от STM — это высокоплотный силовой драйвер, который интегрирует драйверы затворов и четыре N-канальных силовых МОП-транзистора в конфигурации двойного полумоста. Он имеет низкое R_DS(on) = 320 м и напряжение пробоя сток-исток 600 В, а встроенные драйверы затворов по высокой стороне могут легко питаться от встроенного диода подкачки. Высокая интеграция устройства позволяет эффективно управлять нагрузками в малом пространстве.

Особенности PWD13F60

Система питания в корпусе, интегрирующая драйверы затворов и высоковольтные силовые МОП-транзисторы
? Низкое R_DS(on) = 320 м? ? B_VDSS = 600 В
Подходит для работы в качестве
? Полный мост
? Два независимых полумоста
Широкий диапазон напряжения питания драйвера до 6.5 В
UVLO защита на напряжении питания
Совместимые входы от 3.3 В до 15 В с гистерезисом и подтяжкой к низкому уровню
Функция взаимоблокировки для предотвращения перекрестного проводимости
Встроенный диод подкачки
Выходы в фазе с входами
Очень компактная и упрощенная компоновка
Гибкий, простой и быстрый дизайн

Применение PWD13F60

Драйверы двигателей для промышленного и бытового оборудования
Автоматизация заводов
Вентиляторы и насосы
HID, балласты
Блоки питания
DC-DC и DC-AC преобразователи
